Изобразим графически построенный равноинетрвальный ряд распределения предприятий по размеру балансовой прибыли. Для этого дополним таблицу 3.3 столбцом 7, в котором рассчитаем накопленные частоты и получим таблицу 3.4.
Таблица 3.4
Равноинтервальный вариационный ряд 40 предприятий
по размеру балансовой прибыли (число интервалов
= 5)
| Номер группы | Группы предприятий по размеру прибыли, млн. руб. | Ширина интервала, млн. руб. | Середина интервала, млн. руб. | Количество предприятий в группе (частота) | В % к итогу (частость) | Накопленная частота |
| (границы интервалов yjн – yjв) | hj= yjв - yjн |
|
|
|
|
| 50 – 62 | 17,5 | |||||
| 62 – 74 | ||||||
| 74 – 86 | ||||||
| 86 – 98 | 17,5 | |||||
| 98 – 110 | ||||||
| ВСЕГО | – | – | n = 40 | – |
а. Гистограмму и полигон распределения изобразим в одних координатных осях (рис.3.1). Полигон сделаем замкнутым (опустим на ось абсцисс), поскольку в этом случае площади гистограммы и полигона совпадают.
|
|
|
Рис. 3.1. Гистограмма и полигон равноинтервального распределения предприятий
по размеру балансовой прибыли
б. Кумулятой равноинтервального распределения предприятий (рис. 3.2) называется кривая, отложенная в Декартовой системе координат. По оси абсцисс откладываются середины интервалов
, по оси ординат - накопленные частоты (). Полученные точки соединяются прямыми линиями.

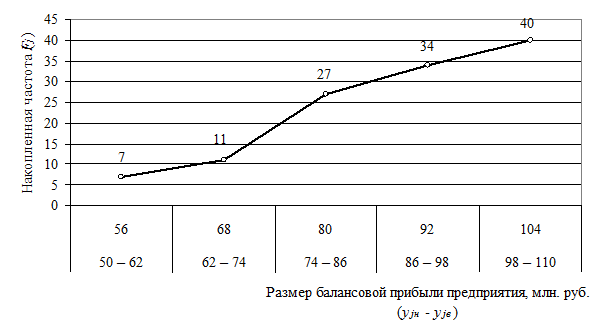

Рис. 3.2. Кумулята равноинтервального распределения предприятий
по размеру балансовой прибыли (по накопленным частотам)
