Пьезоэлектрические излучатели

Резонансная частота сложного излучателя определяется не только толщиной керамической пластинки, а общей толщиной пакета с накладками. В многослойных излучателях верхнюю накладку выполняют из алюминия, а нижнюю — из стали. Так как акустическое сопротивление алюминия в три раза меньше, чем у стали, то амплитуда колебаний на поверхности алюминиевой накладки в три раза больше.

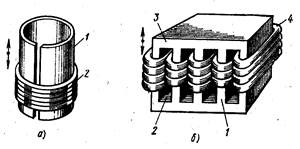

Магнитострикционные излучатели бывают двух типов: стержневые и плоские. Стержневые излучатели выполняют из стандартных никелевых трубок. При работе трубка сильно нагревается вихревыми токами. Поэтому ее разрезают по образующей и охлаждают, используя для этого водяные рубашки. Более просты по конструкции и надежны в работе плоские излучатели, представляющие собой пакеты из вырубленных плоских листов магнитострикционного материала (железа, никеля, кобальта и их сплавов). В пакете плоского излучателя (рисунок ниже) различают стержни 1, окно 2 и ярмо 3, соединяющее стержни.
