Задание 3. Записать передаточную функцию RC-цепочки согласно своему варианту (рисунок 1.9)

Записать передаточную функцию RC-цепочки согласно своему варианту (рисунок 1.9).

Содержание отчета

1. Схемы исследования и результаты моделирования (задание 1).

2. Передаточные функции RC-цепочек, вывод формул (задание 3).

Контрольные вопросы

1. Что такое динамический объект, математическая модель объекта, передаточная функция?

2. Как задать передаточную функцию элемента системы в VisSim?

3. Как изменить шаг моделирования в VisSim?

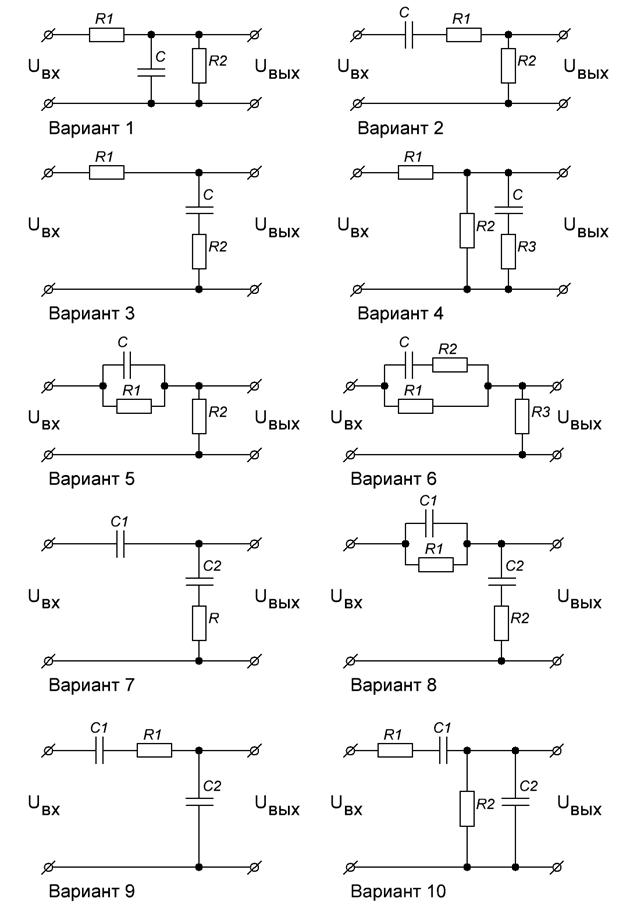

Рисунок 1.9 – Схемы RC-цепочек

Лабораторная работа № 2
