Исследование реально дифференцирующего звена

1. Собрать в программе VisSim схему, представленную на рисунке 3.1.

Используя правила преобразования структурных схем, записать передаточную функцию для данной структуры, выражение переходной характеристики , комплексного коэффициента передачи.

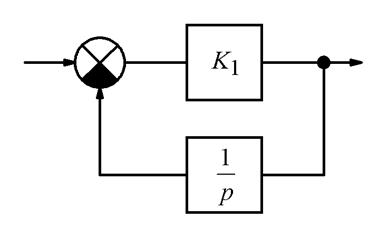

Рисунок 3.3 – Структура реально дифференцирующего звена

2. Исследовать влияние коэффициента на переходной процесс

3. Исследовать влияние на переходной процесс начальных условий. Получить графики при различных начальных условиях и постоянном коэффициенте .

4. Реализовать реально-дифференцирующее звено с помощью блока transferFunction. Исследовать влияние на переходной процесс и .
