Блочный автоматизированный индивидуальный тепловой пункт

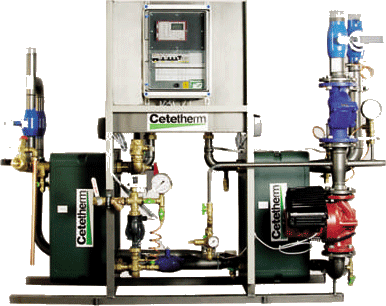

На рис. 22 показан тепловой пункт в полной заводской готовности, выпускаемый фирмой Альфа Лаваль. В центре рисунка на стойках расположен центр управления, который содержит силовой щит для питания циркуляционных насосов систем отопления и горячего водоснабжения, а также контроллер, который осуществляет автоматическое регулирование температуры воды в зависимости от температуры наружного воздуха и заданную температуру воды в системе ГВС.

Система ГВС подсоединена к тепловой сети через водоподогреватель, расположенный слева от стойки центра управления, а водоподогреватель системы отопления расположен справа. Перед ним виден циркуляционный насос системы отопления, установленный на фланцах трубопровода. Аналогичную установку имеет и циркуляционный насос системы ГВС.

Водоподогревателями являются пластинчатые теплообменники, изолированные от воздуха съемными кожухами из 30 – мм пенополиуретана.

Тепловые пункты, выпускаемые фирмой, рассчитаны на тепловую мощность системы ГВС от 200 до 950 кВт, а системы отопления – на 1500 кВт, при суммарной мощности теплового пункта от 300 до 2450 кВт.

Рис. 22. Блочный автоматизированный индивидуальный тепловой

Принципиальная схема теплового пункта дана на рис. 23.
