Цель занятия: Изучение условных обозначений основных приборов и средств автоматизации
Задание: На рис. 3, а изображен участок технологического воздуховода II, на котором установлена заслонка регулирующая ЗР с исполнительным механизмом. Описать работу схемы и связь регулирующего шибера ШР с датчиком положения (конечным выключателем ВК).

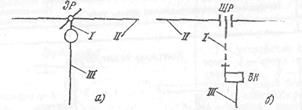

Рис. 3. Примеры изображения механической связи исполнительных механизмов и датчиков положения с регулирующими органами:
а — связь исполнительного механизма с регулирующей заслонкой ЗР; б — связь регулирующего шибера ШР с датчиком положения (конечным выключателем ВК).
Основные вопросы к практическому занятию:
1. Для чего предусмотрен выключатель конечный ВК?
2. Что показано штриховой линией?
3. что показано пунктирной линией I?
4. Что показано тонкой линией III?
5. Что показано сплошной основной линией I?
Методические рекомендации: Выполнить задание в соответствии с ГОСТ «условные обозначения схем автоматизации», ознакомится с литературой /Л.3., Л4/
