Противовыбросовое оборудование

Комплекс ОП предназначен для быстрой и надежной герметиза­ции устья скважины при наличии и отсутствии в ней колонны труб; циркуляции бурового раствора с регулированием противо­давления на пласт; закачиванием раствора в пласт; отвода пла­стового флюида, поступающего из скважины на безопасное рас­стояние; нормального осуществления процесса бурения с приме­нением газообразных агентов; осуществления обратной циркуля­ции и др. В комплект ОП входят плошечные (глухие или про­ходные для полного перекрытия отверстия или кольцевого про­странства, если в скважине находится колонна труб); кольцевой или универсальный (для перекрытия отверстия в скважине, если в ней находится любая часть бурильной колонны: замок, труба, ведущая труба); вращающийся (для уплотнения устья скважины с вращающейся в ней трубой или ведущей трубой) превенторы. Ни плашечные, ни кольцевой превенторы не рассчитаны на вра­щение колонны, если они полностью закрыты. В комплект ОП также входят аппаратура для дистанционного и ручного управ­ления превенторами, система трубопроводов обвязки с задвиж­ками (или кранами) высокого давления, имеющими дистанцион­ное управление. Для обеспечения надежности охраны окружаю­щей среды и недр земли в разнообразных условиях бурения схе­мы оборудования устья скважин стандартизованы. ГОСТ 13862-90 предусматривает 10 типовых схем обвязки ОП: схемы 1 и 2 - с механическим (ручным) приводом превенторов; схемы 3-10 - с гидравлическим приводом превенторов. На рис. 2.13 приведены схемы 1, 3, 7 и 10. Схема включает блок превенторов (плашечные с ручным или гидравлическим управлением, кольце­вой, соединительные катушки и крестовина), станцию гидроуправления превенторами и гидроуправляемыми задвижками и манифольд противовыбросового оборудования, состоящий из блока глушения, блока дросселирования с запорной и регулирующей арматурой и блока сепаратора бурового раствора. Типовые схемы обвязки ОП по ГОСТ 13862-90 устанавливают минимальное число необходимых составных частей блока превенторов и манифольда, которые могут дополняться в зависимости от конкретных условий строящейся или ремонтируемой скважины. В морских скважинах с устьем на дне моря устанавливают три плашечных превентора, а иногда и четыре, а над ними универ­сальный превентор. Иногда монтируют два универсальных пре­вентора, при бурении под давлением над этим превентором рас­полагают вращающийся превентор (табл. 2.41).

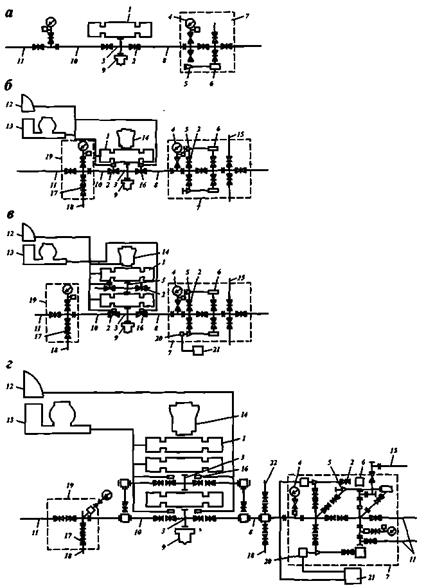

Типовые схемы обвязки противовыбросового оборудования по ГОСТ 13862-90:

а - схема 1; б - схема 3; в - схема 7; г - схема 10;

1 - превентор шишечный; 2 - задвижка с ручным управлением; 3 - крестовина; 4 - манометр с запорным и разрядным устройствами; 5 - регулируемый дроссель с ручным управлением; 6 -гаситель потока; 7 – блок дросселирования; 8 - линия дросселирования;9 - устье скважины; 10 -линия глушения; 11 -прямой сброс; 12 - вспомогательный пульт; 13 -гидроуправление превенторами с основным пультом; 14 - кольцевой превентор; 15 - отвод к сепаратору; 16 - задвижка с гидроуправлением; 17 -обратный клапан; 18 -отвод к буровым насосам;19 - блок глушения; 20 -регулируемый дроссель с гидроуправлением; 21 -пульт управления дросселем; 22 - к системе опробования скважины
