Техническая характеристика ОП

Показатели ОП5-230х35-А (ТУ 3-2451-91) ОП-230х70-А (ТУ 3-2533-94) ОП-280х70 (ТУ 3-2496-92) ОП-350х35 (ТУ 3661-006-07500846-96)
Номер схемы обвязки оборудования по ГОСТ 13862-90 5и6 5, 6и7 5, 6и7 5, 6, 7 и 8
Условный диаметр прохода, мм:
блока превенторов
манифольда
Рабочее давление, МПа:
Плашечных превенторов
и манифольда кольцевого превентора
Условный диаметр труб, уплотняемый плашками превентора, мм 73-168 73-168 60,3-194,0 73-273
Номинальное рабочее давление гидроуправления превенторами, МПа     21,0 14 и 21
Температура скважинной среды, "С
Состав комплекта ОП (шифр): кольцевой ПУ1-230х35 ПУ1-230х35А ПУ2-280х35 ПУ2-350х35
превентор плашечный ППГ-230х35 ППГ-230х70 ППГ-280х70 ППГ-350х35
превентор манифольд МПБ5-80х35 МПБ6-80х70 МПБ6-80х70 МПБ5-80х35
гидроуправление превенторами ГУП 14 ГУП 14 СУ21-65 СУ14-916
Габаритные размеры блока превенторов (длина, ширина, высота),мм 2762x880x2530 2950x880x3535 3100х1062х3222 2900x1250х3490
Масса полного комплекта, кг 17 094 23 278 37 565 39 900
Завод-изготовитель ОАО ВЗБТ» Пермский машзавод им. Ленина ОАО «ВЗБТ»

Обвязка превенторов - манифольд - предназначена для уп­равления давлением в скважине при нефтегазопроявлениях пу­тем воздействия на пласт закачкой раствора и создания противо­давления на него. Манифольд состоит из линий дросселирования и глушения, которые соединяются со стволовой частью оборудо­вания для герметизации и представляют собой систему трубо­проводов и арматуры (задвижки и регулируемые дроссели с руч­ным или гидравлическим управлением, манометры и др.). Линия глушения соединяется с буровыми насосами и служит для закач­ки в скважину утяжеленного раствора по межтрубному про­странству. При необходимости линия глушения используется для слива газированного бурового раствора в камеру-дегазатор цир­куляционной системы буровой установки. Линия дросселирования служит для слива бурового раствора и отбора флюидов из сква­жины с противодавлением на пласт, а также для закачки в сква­жину жидкости с помощью цементировочных агрегатов.

Плашечные превенторы показаны на рис. 2.14 и 2.15, а их техническая характеристика в табл. 2.42, 2.43 и 2.44.

Общий вид кольцевых превенторов показан на рис. 2.16, а техническая характеристика их приведена в табл. 2. 45.

Вращающиеся превенторы (ПВ) предназначены для автомати­ческой герметизации устья скважины вокруг любой части бу­рильной колонны, в том числе ведущих, утяжеленных, насосно-компрессорных, а также замковых соединений бурильных труб, при ее вращении, расхаживании, наращивании и выполнении спуско-подъемных операций. Устанавливают ПВ над блоком превенторов вместо разъемного желоба для отвода бурового рас­твора к блоку очистки циркуляционной системы буровой уста­новки. ПВ применяют при бурении с промывкой аэрированным буровым раствором, с продувкой газообразными агентами, с об­ратной промывкой, с регулированием дифференциального давле­ния в системе «скважина-пласт», а также при вскрытии продук­тивных пластов на «равновесие» и «с депрессией» в климатиче­ских условиях широкого диапазона зон по ГОСТ 15150-69.

Превенторы ПВ под названием «роторный герметизатор» вы­пускаются на опытном производстве ЦКБ «Титан» в г. Волго­граде (рис. 2.17, табл. 2.46).

Техническая характеристика ПВ конструкции СевКавНИПИ-газа и Воронежского механического завода приведена в табл. 2.47, а общий вид - на рис. 2.18.

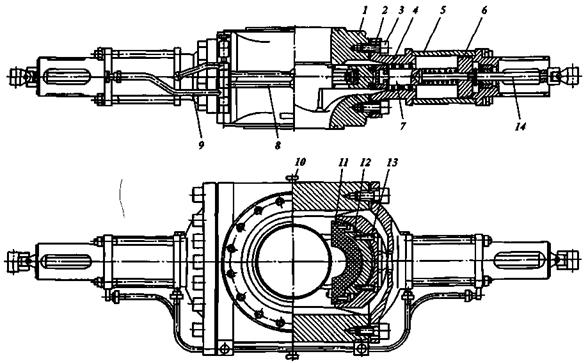

Шашечный превентор с гидроуправлением ОАО «ВЗБТ»:

1 - корпус; 2 - резиновые прокладки; 3 - винты; 4 - откидные крышки; 5 - гидроцилиндр; 6 - поршень; 7 - шток; 5 - коллектор; 9 - трубопровод; 10 - паропроводы; 11 - резиновые уплотнения плашек; 12 - сменные вкладыши; 13 - корпус плашки; 14 - фик­сирующий винт
