Вся масса наблюдений, выполняемых на этапе сбора данных, записывается в виде таблиц, которые помогают выявить закономерности в колебаниях измерителей и тенденцию этих изменений. Для большей наглядности статистического материала, т.е. для того, чтобы с одного взгляда можно было увидеть характерные особенности эксперимента или процесса, данные переводят в графическую форму.
Статистические таблицы подразделяют на простые и групповые.
Групповые таблицы содержат группировку совокупности по какому-либо признаку, а простые - не содержат. Примером простой таблицы является табл.2.1, групповая - табл.2.2.
Таблица 2.1.
Данные о погрузке судна
Название судна | Вид операции | Г р у з | Время стоянки, | |||
Наимено- вание | Кол-во, т | Объем, куб.м | Порт назначения | сут. | ||
Новомосковск | погрузка | бихромат | Монтевидео | |||
оборудов. | Сантос | |||||
ген. груз | Б.Айрес | |||||
трубы | Сальвадор |
Таблица 2.2.
План перевозок грузов на I квартал
Род груза | Количество груза на квартал, | В том числе по месяцам | ||
тыс. т | Январь | Февраль | Март | |
Нефтегрузы | 50 000 | 18 000 | 18 000 | 14 000 |
Руда | 28 000 | 17 000 | 7 000 | 4 000 |
Зерно | 100 000 | 5 000 | 25 000 | 70 000 |
К графическим методам изображения статистических данных относятся графики и диаграммы. По ним многие важные особенности, которые трудно уловить в массе наблюдений, можно установить путем прослеживания рисунка.
Для иллюстрации построим диаграмму изменения переменной X из примера 1.1 с помощью пакета SG. Введем в файл LOACOR переменную Trial (Номер испытания) с помощью процедуры ввода (см. 1.3). Значения этой переменной: 1,2,3,4,5,6,7,8. Затем из главного меню SG выбирается пункт E.PLOTTING FUNCTIONS и в возникшем подменю процедура 7.Component Line Charts (Линейные диаграммы). Ввод переменной X в поле Data Vectors осуществляется с помощью функциональной клавиши F7 (см. 1.1). Поле Time Vector заполняется именем переменной Trial также с помощью клавиши F7. Нажатие клавиши F6 (исполнить) приводит к появлению на экране графика изменения переменной X в виде рис.2.1.

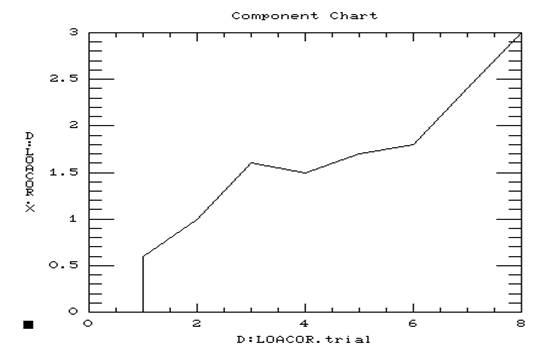

Рис.2.1. Диаграмма изменения переменной X.
Аналогичным образом в системе SG можно строить столбиковые (Barcharts)или круговые (Piecharts) диаграммы.
