Ход расчета и построения проектных горизонталей

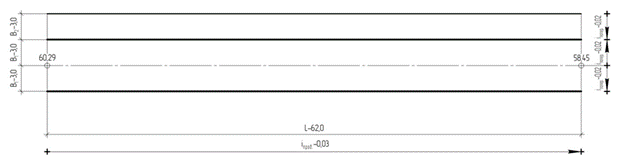

Участок улицы, для которого необходимо построить проектные горизонтали, представлен на рисунке 2.





Рисунок 4. Проектируемый участок улицы

1. Рассчитывается уклон i на участке улицы:

где ?h - высота заложения, м; L – длина заложения, м.

2. Вычисляется расстояние от вышележащей точки с отметкой 60,29 на оси до ближайшей горизонтали. Высота сечения рельефа между проектными горизонталями принимается равной 0,2 м. Ближайшая горизонталь будет располагаться ниже точки с известной отметкой и иметь отметку 60,20.

Аналогичным способом рассчитывается расстояние от нижележащей точки с отметкой 58,45 на оси до ближайшей горизонтали. Ближайшая горизонталь будет располагаться выше точки с известной отметкой, и иметь отметку 58,60.

2. Расстояние между проектными горизонталями по оси дороги в плане при выбранном сечении горизонталей ?h = 0,2 м:

3. Величина смещения горизонтали от оси дороги к лотку:

4. Место выхода горизонтали от лотка наверх бортового камня при высоте бортового камня 0,15 м.:

5. Смещение горизонтали на тротуаре от бортового камня к красной линии:

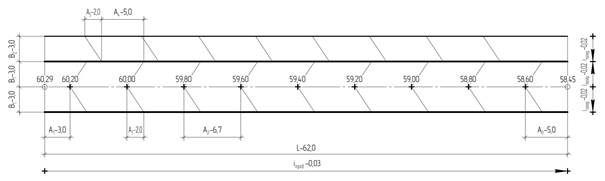

По результатам выполненных расчетов строятся проектные горизонтали (Рисунок 3)








Рисунок 5. Результат построения проектных горизонталей на участке улицы

Ориентация проектных горизонталей по тротуару противоположна их положению на проезжей части, что объясняется односкатным профилем тротуара.

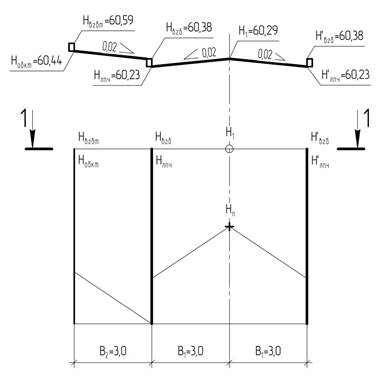

Для нахождения отметок лотка и бортового камня на участке улицы проводится линия сечения через точку H1 с отметкой 60,29 на оси проезжей части дороги перпендикулярно оси дороги.

6. Отметка лотка проезжей части дороги Hлпч:

Аналогичным образом рассчитывается отметка лотка, расположенная с противоположной стороны проезжей части дороги H'лпч.

2. Отметка верхней грани бортового камня проезжей части дороги Hвгб.:

Аналогичным образом рассчитывается отметка верхней грани бортового камня, расположенная с противоположной стороны проезжей части дороги H'вгб

3. Отметка основания бортового камня тротуара Hобкт:

4. Отметка верхней грани бортового камня тротуара Hвгбт:

Графически результат расчета представлен на рисунке 6.





Рисунок 6. Результат расчета отметок лотка и бортового камня на участке улицы

В результате работы вычерчивается план участка улицы с нанесением проектных горизонталей. Масштаб плана 1:100 или 1:200. Результаты расчетов и выводы оформляются в пояснительной записке.

В ряде случаев, на границе планируемой и существующей поверхностей проектные отметки отличаются от существующих. Возникает необходимость выполнить сопряжение этих поверхностей. Один из вариантов сопряжения поверхностей это устройство откосов.

Ширина полосы, занимаемой откосом в плане, зависит от его высоты и крутизны. Крутизна откосов выемок глубиной до 12 м и насыпей до 6 м в глинах, суглинках, супесях и песках обычно принимается 1:1,5, что позволяет использовать простые способы укрепления откосов, например, одерновку.



Как правило, откосы проектируются при террасировании склонов, устройстве площадок на склонах или по обочинам дорог.

Работа выполняется по плану:

1. Проектные и существующие отметки точек, намеченных для построения откоса, определяются методом интерполяции между горизонталями. В выбранных точках на линии стыковки поверхностей определяется разность проектных Нпроект. и существующих Нсущ. отметок (высота откоса). Заложение откоса в каждой точке определяется умножением его высоты в данном месте на его крутизну i:

Если проектные отметки меньше существующих, проектируется откос выемки (-L), если проектные больше – откос насыпи (+L).

Для построения откоса определяются заложения в каждой выбранной точке, откладываются в масштабе в противоположную сторону от проектируемой поверхности и соединяются прямыми линиями.

2. Определение точек нулевых работ возможно 2 способами: расчетным и графическим. Расчетным способом точки нулевых работ определяются при помощи рабочих отметок. Графически место перехода от выемки к насыпи в точке T (точка нулевых работ) определяется следующим образом:

- от ближайшей точки откоса насыпи N откладывают величину заложения в сторону спланированной поверхности (показано пунктиром).



- от ближайшей токи откоса выемки V откладывается величина заложения в сторону существующей поверхности.

- точка нулевых работ Т находится на пересечении спланированной поверхности с линией, соединяющей концы перпендикуляров, восстановленных из точек N и V.

Графически откос обозначается чередующимися короткими и длинными штрихами, направленными по уклону от бровки откоса к его подошве.

Подпорные стенки – это сооружения, удерживающие грунт в откосах насыпей и выемок от разрушения, а также служащие для сопряжения участков террасированного склона или для декоративных целей.

В зависимости от высоты подпорные стенки могут быть:

- низкие (до 1 м). Их параметры могут приниматься без специальных расчетов, исходя из конструктивных соображений;

- средние (1-2м).

- высокие (более 2м). Необходим инженерный расчет.

Подпорная стенка состоит из фундамента, тела и водоотвода.

Верхняя часть подпорной стенки делается с уклоном в сторону водоотводящей канавки. Уклон стенки определяют в зависимости от условий рельефа по упрощенной формуле:

где: i – угол скоса или наклона; h – высота стенки, м; L – заложение, м.

Для сброса атмосферных вод наиболее благоприятен наклон стенки, равный 3:1.

Толщина фундамента и глубина его заложения зависят от подстилающих грунтов, но должна быть не менее 50-80см. Ширину фундамента принимают на 15-20 см шире тела подпорной стенки. Эти величины расчетные.

Чтобы не произошло вспучивания основания стенки, с тыльной ее стороны устраивают водоотвод.

Материалами для строительства стенки могут служить дерево, бетон, природный камень, кирпич, искусственные материалы.

Бетонные стенки.По всей длине склона выкапывают траншею необходимой глубины и ширины, на дне ее устраивают тщательно утрамбованное основание из щебня слоем 5 – 60 см. Устанавливают опалубку толщ. 25-40мм. Доски при этом плотно подгоняют, закрепляют гвоздями или винтовыми стяжками, а через 1-1,5м – стояками. Арматуру диаметром 10 – 14 мм связывают вязальной проволокой в объемную сетку с ячейками 20х20см. В опалубку равномерно заливают бетон. В жаркую погоду бетон необходимо поливать водой несколько раз в день. Период его застывания - 28 дней, но через 5 дней опалубку можно снять. С тыльной стороны укрепляют гидроизолирующий материал (рубероид), вдоль всего основания стенки укладывают дренажную трубу диаметром 100мм с уклоном 0,01 - 0,02 в сторону дренажного колодца, канавы. Пространство между стенкой и грунтом заполняют щебнем толщиной слоя 30-40см. Завершающим этапом работ является выравнивание поверхности стенки и облицовка.

Стенки из натурального камня.Способ сухой кладки. Имеют высоту до 1м. Толщина стенки на глинистых почвах должна составлять ¼ от ее запланированной высоты, на рыхлых песчаных и влажных почвах – ½ высоты. Выполняются без фундамента. Для них готовится основание из утрамбованного щебня толщиной 20-30см. На него на глубину 10-15см ниже уровня грунта укладываются тяжелые крупные камни с наклоном к тыльной стороне стенки в 1-2°. Наклоном фронтальной стороны должен составлять в 5-15° . Вниз укладывают более крупные, сверху – мелкие камни. Швы между камнями и их рядами заполняют плодородной почвой. Щели в кладке заполняются растениями для альпийских горок. Между телом стенки и грунтом засыпается щебень слоем 30-40см, защищенный геотекстилем.

При влажной кладке все камни и плиты скрепляются цементно-известковым раствором. Такие стенки могут иметь высоту до 6м.

Камни укладываются по принципу кирпичной кладки, перекрывая друг друга. При этом 1/3 часть камня с фронтальной стороны стенки оставляют свободной от раствора.

Кирпичные стенки.Желательно использовать красный кирпич высокого качества. Поверхность траншеи выравнивается по нивелиру или по уровню. Выполняется щебенчатое основание толщиной 10-20 см. Фундамент из бетонных блоков укладывается на цементный раствор (1:5). Кирпич или камень укладывается на раствор рядами в два кирпича снизу-вверх, каждый ряд проверяется уровнем. Со стороны фасада кладку проверяют планкой. В нижней части оставляют дренажные отверстия. Верхний ряд кирпича укладывают на ребро. Объем за стенкой заполняют дренирующим материалом и засыпают грунтом до уровня верхнего слоя кладки.

Деревянные стенки.Выполняют из пород, которые легко обрабатываются, отличаются прочностью и водостойкостью, хорошо пропитываются антисептиками: сосна, кедр, лиственница, осина. Дерево может иметь вид бревен, досок, бруса.

Вертикальная планировка площадок различного назначения учитывает условия рельефа и требования, предъявляемые к их поверхностям. Рациональное решение вертикальной планировки площадок зависит от выбора их местоположения. Для того, чтобы уменьшить объем земляных работ, большие площадки (спортивные, детские) рекомендуется размещать на участках со спокойным рельефом с уклоном, не превышает 0,2-0,3%.

Вертикальная планировка отдельных площадок может решаться самостоятельно, независимо от существующего рельефа. Однако в этом случае необходимо предусмотреть соответствующие инженерные сооружения – откосы, подпорные стенки, лестницы, с помощью которых осуществляется соединение участков с различными высотными отметками.

При проектировании вертикальной планировки площадки, прежде всего, необходимо определить существующие и проектные отметки в углах и у входов площадки, а также необходимые уклоны поверхности. Затем, все стороны площадки градуируют, находят точки с одинаковыми отметками и определяют положение горизонталей. Проектные отметки дорог и дорожек согласовывают с проектными отметками площадок.

Проектирование площадок на склонах. Очень часто из-за нехватки территории со спокойным рельефом приходится предусматривать площадки для отдыха или для игр на неровном рельефе или крутом склоне.

На крутых склонах горизонтальные площадки устраивают в виде консолей или платформ, террас, оформленных с помощью откосов или подпорных стенок. Такие же приемы, используются для создания видовых площадок для отдыха посетителей парковых территорий.

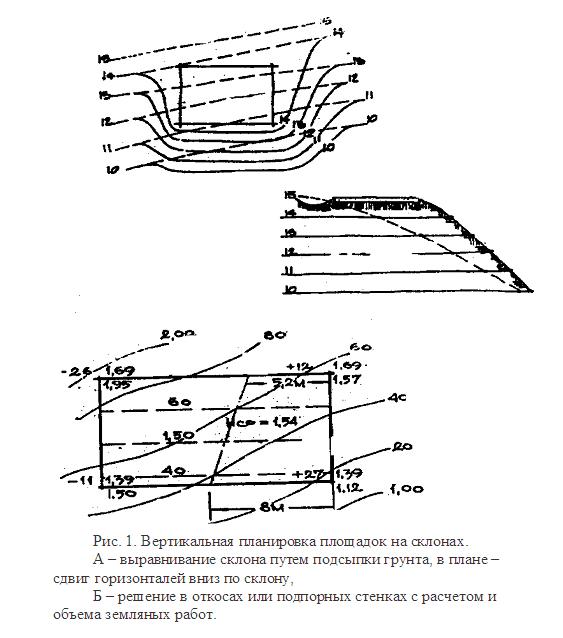

На рис.1 приводится пример проектирования ровной площадки на косогоре, оформленной с помощью откосов. Сначала, поверхности площадки предают допустимый уклон, при этом скат направлен в направлении общего уклона склона. По верхней стороне площадки, принимается отметка 5,20, по нижней стороне – 4,30.

Далее определяют существующие отметки рельефа в точках: А, В, С, Д, а потом в этих же точках определяют "красные" отметки в соответствии с проектной поверхностью площадки от 5,20 до 4,30. Затем проводят взаимно перпендикулярные линии 5-5', 5-6', 2-2'; 1-1', 10-10', 8-8' ,7-7'. Затем вдоль этих линий откладывают длины заложения откоса в выемке, в той части, где площадка "врезается" в склон, и в насыпи, где выступает со склона, т.е. слева и справа от точек 4,4' и 9,9', (рис.1 а, б). Крутизна откоса принимается в зависимости от местных условий и существующих грунтов, от 1:1,5 до 1:3.

Имея крутизну заложения и значение превышения поверхности в указанных точках (рабочая отметка – разница проектной и существующей), определяют длину заложения, которую откладывают в масштабе по вспомогательным перпендикулярным линиям, проведенным от углов площадки. Сделав засечки в точках I', 2', 3', 4', 5', 6', 7', 8', 9', 10' и соединив полученные точки следов откоса с нулевыми точками, проводят линию откоса, в выемке и в насыпи изображая его с соответствующими знаками.

Примеры проектирования вертикальной планировки площадок на склонах различной ориентации и в разных условиях рельефа приводятся на рис. 1, 2, 3, 4.

На рис. 1 приводится пример размещения и проектирования вертикальной планировки поверхности площадки под строительство (с отметкой 15,00) на наклонном склоне. Горизонтали плавно "изгибаются" вниз; горизонталь 14,00 огибает поверхность площадки в плане; на профиле по сечению показаны существующие и проектируемые положения и участок, который должен быть засыпан грунтом для устройства площадки.

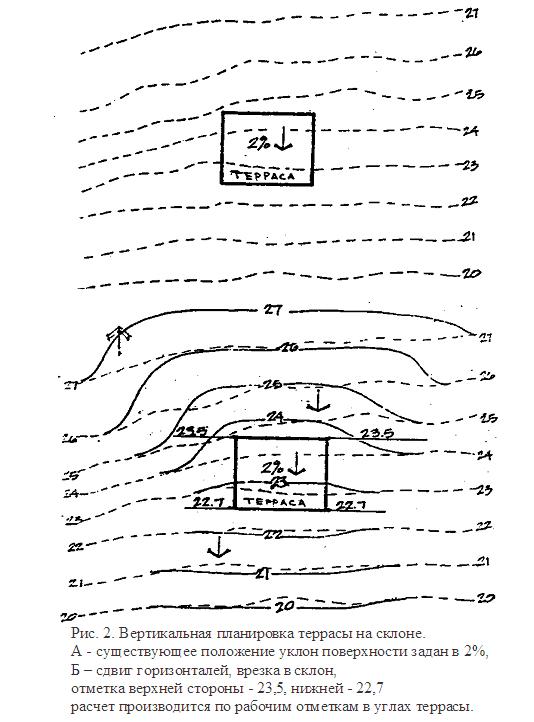

На рис 2 показано проектирование поверхности террасы на северном склоне. Террасу необходимо "врезать" в склон, защитить от неблагоприятных воздействий ветра. Для этого горизонтали "выгибают" вверх, а террасу проектируют с продольным уклоном поверхности в 2% по склону; горизонтали 23,00, 22,00, 21,00, 20,00 слегка "подправляют", делают более плавными, выравнивая поверхность склона.

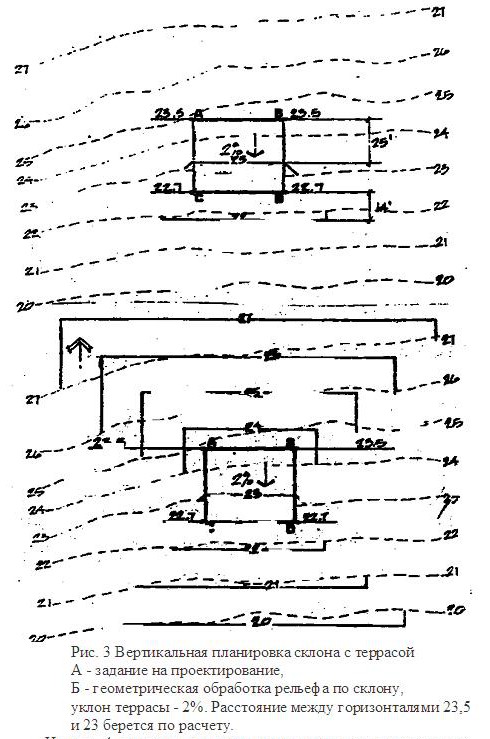

На рис.3 показано, как на том же склоне в тех же условиях возможно более геометрическое решение в виде последовательно падающих по склону террас – ступеней с широким лестничным шагом (27, 26, 25, 24, 23 – горизонтали по проектируемой террасе) и вниз по склону – выпрямление горизонталей, геометризация склона - 22, 21, 20.

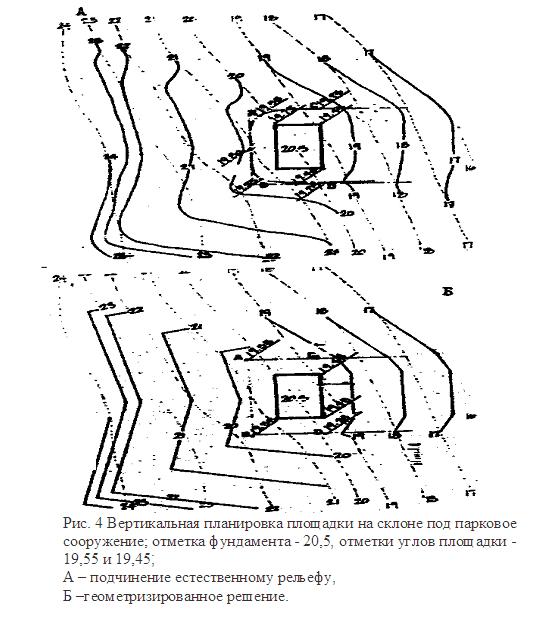

На рис. 4 показаны примеры проектирования площадки под. парковое сооружение (павильон, беседку) на склоне широтного направления. Сооружение "сажается" на поверхность с отметкой 20,50 на площадке А, В, С, Д с от метками 19,55 - А, В, и 19,25 – С Д; горизонтали 20,0, 19,0, 21,0 и 18,0; 22,0 и 17,0; 23,0 и 24,0 изгибаются и прочерчиваются геометрическими линиями, "рассекая" естественную поверхность склона, то есть, территории предоставляется четкий рисунок нового рельефа, и наоборот те же горизонтали можно согнуть плавно, подчиняясь естественному рельефу.

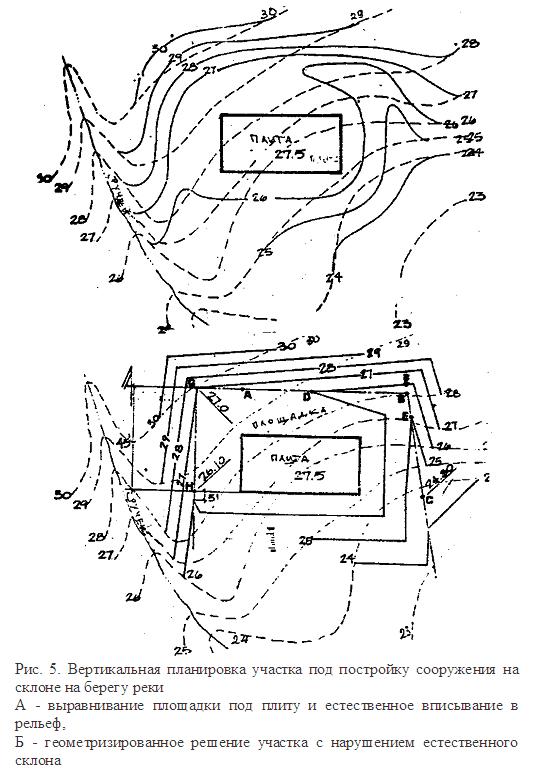

На рис. 5 показан пример проектирования поверхности участка под установку какого-либо сооружения, например, скульптуры, памятника обелиска и т.д. Отметка участка где-то в середине склона принята 27,50; склон ориентирован на север; слева, к западу расположен тальвег; сооружение должно восприниматься с юга, с востока и с запада, со стороны тальвега (ручья). Решение возможно в двух вариантах.

Первый вариант - использование природных форм рельефа, его аккуратная плавная обработка с выравниванием площадки под установку сооружения (плиты высотой в 27,50) для этого горизонталь 27,0 выгибается вверх /"урезания"/, а горизонталь 26,0 изгибается вниз /"насыпь"/. Берег ручья, его склон слегка обрабатывается, срезается поднятием горизонталей 29, 28, 27, 26.

Второй вариант - геометризированное, регулярное решение всего пространства вокруг сооружения, горизонтали прочерчиваются прямыми линиями, создаются террасы, уступами, спускающимися с северо-запада на юго-восток; в первом случае, образуют мягкие откосы склоны которые выглядят естественно, во втором случае, поверхность уступов откосов решена более жестко.

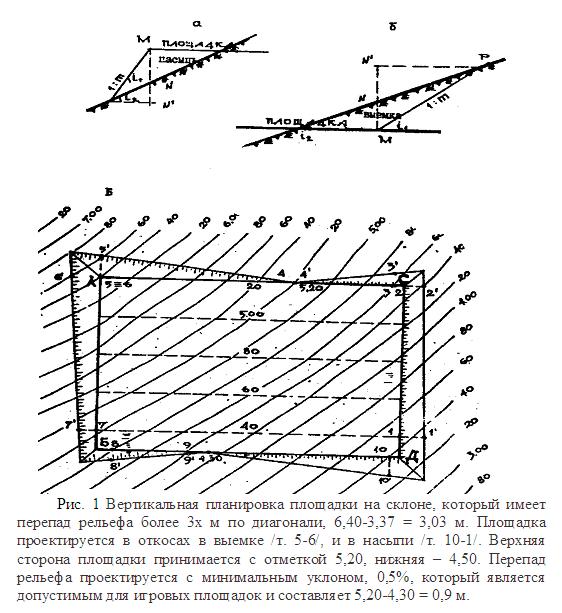

Для сооружения спортивных площадок выбирают относительно ровную территорию со спокойным уклоном, которая не имеет сильно выраженных перепадов.

Иногда их располагают на плоскостях, приподнятых относительно проектного рельефа на 0,5 м, что способствует, быстрому высыханию после дождя.Спортивные площадки проектируемые на склонах, привязываются с помощью откосов с заложением от 1:2 до 1:4.

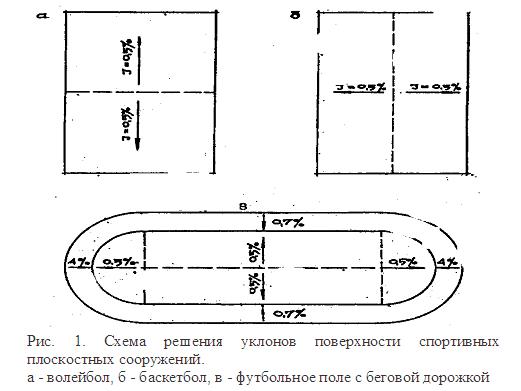

К поверхности спортивных площадок предъявляются повышенные требования: регламентируются поперечные и продольные уклоны.Спортивные площадки делают двускатные, реже односкатные или четырехскатные, с минимально допустимыми уклонами 0,4% (для отвода поверхностных вод).

Площадка под теннисный корт 20х40м, как правило, проектируется с гребнем по ее оси, ориентация принимается С - Ю с возможным отклонением на 30% от меридиана. От гребня до краев предусматривают уклоны 0,005 или 0,5%. Проектную отметку центра площадки на гребне принимают обычно на 5 - 10 см выше отметки, существующей в этой точке. Полученное, таким образом, значение отметки распространяется на все точки по гребню или оси площадки. Далее определяют существующие «черные» отметки в углах площадки и на пересечении оси с поперечной границей площадки. Затем в углах площадки и на пересечениях оси с границей определяют «красные» отметки, исходя из ширины площадки и уклона 0,005. В углах площадки получают одинаковые по величине красные отметки, а на пересечении границы с осью определяют отметку гребня (и центра площадки). Затем определяют рабочие отметки (разность между красной и черной отметкой), которые записываются справа и строятся линии откосов в выемке и в насыпи, с учетом заложения откоса (например 1:3). Точки нулевых рабочих отметок, т.е. точки, в которых красные и черные отметки одинаковые, определяют методом интерполяции на границах площадки.

Площадки для волейбола и баскетбола проектируются аналогично, площадки под теннисный корт, рис 1, а, б. Направление и величина уклонов футбольного поля с беговой дорожкой показаны на рис 1, в.

Копаныйводоемдекоративного назначения предусматривают обычно в наиболее удобных по рельефу местах - в котловинах, небольших впадинах, в руслах рек или ручьев, создавая искусственные преграды. В ряде случаев, если не позволяют условия,водоемпредусматривают на пологих склонах, но это уже связано со значительными объемами земляных работ. Устройство водоемов и их назначения на объектах ландшафтной архитектуры рассматриваются в специальных разделах дисциплин: "Гидросооружения" и "Ландшафтное проектирование".

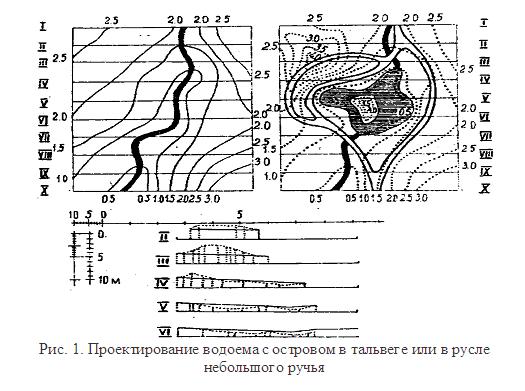

На рис. 1 рассмотрен пример проектирования водоема в русле небольшого ручья; гидрологические и гидротехнические вопросы проектирования опущены.

Водоем запроектирован определенной конфигурации по замыслу проектировщика. В нем предусмотрен небольшой остров, высотой, над водной поверхностью, в 1,5 м. Вокруг водоема проложена дорожная сеть - маршрут движения посетителей с видовыми точками, откуда воспринимаются пейзажи. Береговая линия водоема должна иметь среднюю отметку между отметкой наименьшей /0,5/ и отметкой следующей горизонтали /1,0/, т.е. где-то в районе 0,7 м. В районе отметок 1,1 и 0,5 и запроектирован водоем. Отметку 0,7 имеет и береговая линия острова. Дно водоема, очерчено горизонталью с отметкою 0,5 м. Следуя очертанию береговой линии горизонтали, сдвигаются "влево" и частично "вправо" как показано на рис. 1. В левом верхнем углу чертежа запроектирована новая форма рельефа в виде холма, высотой 4,0 м, через который проложен маршрут движения. С холма раскрывается перспектива всего участка, включая водную поверхность. Для более четкого представления, а также для подсчета объемов земляных работ построены поперечные профили по сечениям 1 - Х.

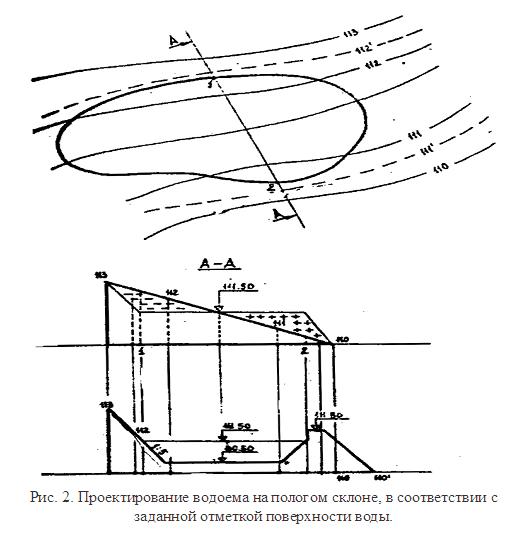

На рис. 2 представлен пример проектирования водоема на пологом склоне.

Место для водоема выбрано с спокойным рельефом; береговая линия («урез воды» - отметка поверхности воды) запроектирована на отметке 111,5. В нижней части предусмотрена дамба, высотой над урезом воды, не менее 0,3 м, с площадкой, шириной не менее 1,5 м и далее по склону откос с заложением 1:2 - 1:1.

Береговая линия водоема имеет важное значение, она является линией пересечения плоскости зеркала воды с проектной площадью берегового откоса. Береговая линия и береговой откос, с прилегающей территорией с дорожкой, образуют береговую полосу водоема. При проектировании береговой полосы паркового водоема линию берега относят в сторону водоема. Это делается для того, чтобы прогулочная дорожка прокладывалась не за счет подрезки склона и связанного с этим нарушения растительного покрова, а за счет повышения отметок на полосе уреза воды.

Прогулочным дорожкам, прокладываемым по крутым склонам берега, предают односкатный профиль в сторону склона где размещают водоотводной лоток.

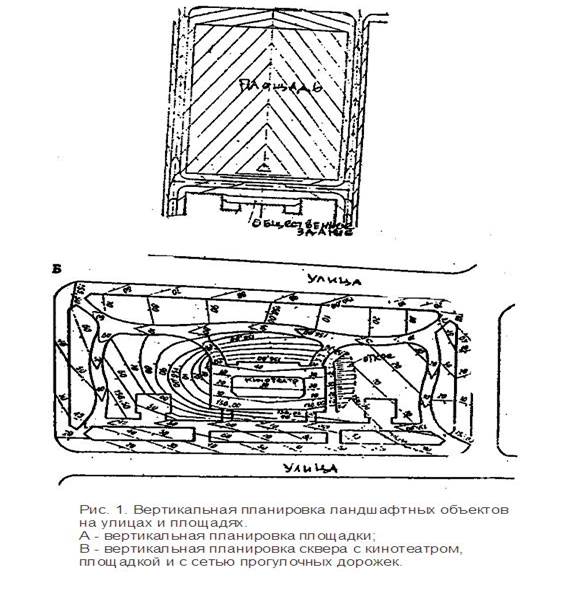

Ландшафтные объекты на улицах и площадях, такие как - скверы, бульвары и др. должны быть увязаны в высотном отношении со связанными с ними улицами, дорогами, площадями. Отметки территорий ландшафтных объектов зависят от значений красных отметок улиц.

Наиболее благоприятный случай, когда уклон поверхности ландшафтных объектов соответствует допустимым уклонам для улиц проезжей части и тротуаров. В этом случае всю систему улиц уличных объектов проектируют с одним продольным уклоном /рис. 1/. и вертикальная планировка территории этих объектов не представляет затруднений. Общий поперечный профиль решаются таким образом, чтобы был обеспечен сток воды в лотки прилегающих улиц. Входные площадки на объект «перебрасывают» на улицу, направляя поверхностный сток в уличные лотки.

При различных уклонах улиц и территории ландшафтных объектов они сопрягаются с помощью подпорных стенок, откосов и лестниц. Откосы устраиваются заложением от 1:2 до 1:3.

При значительных уклонах поверхности территории ландшафтных объектов устраивают террасы, на которых предусматривают допустимые уклоны. Когда территория ландшафтного объекта расположена выше улицы, тогда при террасировании связь между ними осуществляется с помощью лестниц.

При проектировании вертикальной планировки больших по площади ландшафтных объектов - городских садов, парков - основное внимание уделяется их архитектурно-пространственному решению. Проектирование вертикальной планировки осуществляется на дорожках, дорогах, площадях, площадках, участках под водоемы и под здания и сооружения. На остальных участках рельеф выявляют, а иногда и усиливают его живописные формы, а вертикальную планировку осуществляют локально, в отдельных местах.

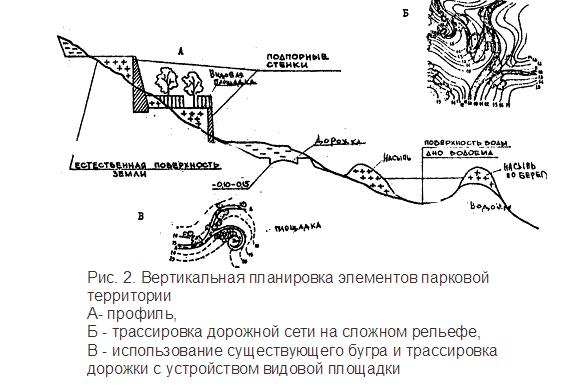

При больших уклонах территории ландшафтных объектов вся площадь решается отдельными террасами, связанными между собой пандусами и лестницами. Планировочные работы, в этом случае, связаны лишь с прокладкой транспортных и пешеходных путей, выравниванием небольших площадок под строительство, уполаживанием или террасированием склонов, подверженных активным физико-геологическим процессам /оползни, действующие овраги и т. д./ Рис. 2/.

Одной из важных задач инженерной подготовки и организации рельефа является организация ливневых стоков поверхностных дождевых и талых вод. Организация ливневого стока поверхностных вод, образующихся в результате выпадения осадков или таяния снега, осуществляется водосточной системой ливневой канализации. При помощи системы ливневой канализации поверхностные воды стекают с поверхности дорог и площадок в открытые лотки, протекают по ним некоторое расстояние, а затем через водоприемные колодцы попадают в общий коллектор ливневой канализации.

Поверхностный водоотвод осуществляется при помощи водосточной системы со всех городских территорий и заканчивается сбросом ливневых и талых вод в водоем за пределами городской территории или отводом на очистные сооружения.

Водосточная система может быть открытого, закрытого или смешанного типа. Открытую сеть устраивают для поселков и небольших городов; при большом количестве жителей устраивают сеть закрытого и смешанного типов.В садах и парках и, как правило, на территории микрорайонов проектируют главным образом открытую водосточную систему. Закрытая система предусматривается местами, в пониженных частях территории при наличии оврагов, впадин с большим объемом стока.

Открытая сеть - это система лотков и кюветов,удаляющих воду из пониженных мест,канав, отводящих воды с больших площадей бассейна,дополненная другими водоотводными, искусственными и естественными элементами.Иногда открытую сеть дополняют русла малых рек и каналы.Открытая дождевая сеть состоит из уличной и внутриквартальной.

Обычно дождевые воды с территории кварталов и дворов при наличии поверхностного уклона к улице отводят открытой сетью лотков или кюветов.Размеры поперечных сечений отдельных элементов сети определяют расчетом. При небольших площадях стока размеры поперечных сечений лотков и кюветов не рассчитывают, а принимают по конструктивным соображениям с учетом стандартных габаритов.

Лотки и кюветы проектируют вдоль улиц. Трассы водоотводных каналов прокладывают, максимально приближаясь к рельефу, по возможности вне границ застройки.Водоотводящие элементы,в городских условиях,укрепляют по всему дну или по всему периметру. Крутизну откосов кюветов и каналов (отношение высоты откоса к его заложению) устанавливают в пределах от 1:0,25 до 1:0,5.

Поперечное сечение кюветов и лотков проектируют прямоугольной, трапецеидальной и параболической форм, канав – прямоугольной и трапецеидальной форм. Наибольшую высоту кюветов и канавв городских условияхограничивают. Ее делают не более 1,2 м (1,0 м - предельная глубина потока, 0,2 м - наименьшее превышение бровки кювета или канавы над потоком).

Наименьшие уклоны лотков проезжей части, кюветов и водоотводящих канав принимают в зависимости от типа покрытия.

Вид покрытия Наименьшие уклоны, %
Лотки проезжей части при асфальтобетонном покрытии 0,3
То же, при брусчатом или щебеночном покрытии 0,4
То же, при булыжной мостовой 0,5
Отдельные лотки и кюветы 0,5
Водоотводные канавы 0,3

Эти уклоны обеспечивают наименьшую не заиливающую скорость движения дождевых вод (не менее 0,4 – 0,6 м/с).На участках территории, где уклоны рельефа больше тех, при которых возникают максимальные скорости течения, проектируют специальные сооружения, быстротоки, ступенчатые перепады.

Закрытая сеть - включает подводящие элементы (лотки улиц), подземную сеть труб (коллекторов), дождевые и смотровые колодцы, а также узлы специального назначения. К специальным сооружениям закрытой дождевой сети относят: дождеприемные и смотровые колодцы, ливневой коллектор, быстротоки, водобойные колодцы и пр.Закрытая дождевая сеть должна начинаться с места почти полного заполнения уличных лотков, так как иначе дождевая вода стала бы заливать тротуары. Исходя из этого, место расположения начальных точек закрытой сети определяется расчетом.

Дождеприемные колодцы устанавливаются для обеспечения полного перехвата дождевых вод в местах понижения проектного рельефа, на выездах из кварталов, перед перекрестками, со стороны притока воды, обязательно вне полосы пешеходного движения.На территории жилой застройки дождеприемные колодцы располагаются на расстоянии 150-300 м от линии водораздела.Такое расстояние обосновывается длиной свободного пробега воды.Вдоль магистралей дождеприемные колодцы размещают в зависимости от продольных уклонов.

Прод. уклон улиц шириной до 30м, % до 0,4 0,4–0,6 0,6-1 1-3
Расстояния между дождеприемниками l, м

Смотровые колодцы располагаются в местах изменения направления трассы, диаметра и уклона труб, присоединений трубопроводов и пересечения с подземными сетями в одном уровне, в соответствии с условиями рельефа (уклонами), объемом стока и характером проложенных коллекторов ливневой канализации, на ливневой (канализационной) сети.На прямых участках трассы шаг размещения смотровых колодцев зависит от диаметра труб водостока. Чем больше диаметр, тем расстояния между колодцами больше. При диаметре 0,2÷0,45м расстояние между колодцами должно быть не более 50 м, а при диаметре более 2 м – расстояние 250-300 м.

Перепадные колодцы, устраиваются на участках с большим падением рельефа, для уменьшения скорости движения воды в коллекторе, превышающей наибольшие допустимые нормы. При значительных предельных уклонах местности на трассе коллектора устраиваются быстротоки, водобойные колодцы или применяются чугунные или стальные трубы.

Ливневой коллектор,как элемент ливневой канализации, располагается на застраиваемой территории города в зависимости от общей компоновки всей ливневой сети.

Глубина заложения ливневого коллектора зависит от геологических условий грунта и глубины промерзания. Если в районе строительства грунт не промерзает, то минимальная глубина заложения водостока составляет 0,7 м. Определение глубины заложения колектора производится в соответствии с требованиями норм.

Трассировку дождевой сети в основном производят в соответствии с указаниями, относящимися к бытовой канализации, с учетом, однако, специфических особенностей работы дождевой сети. Трасса главного коллектора прокладывается в пониженных местах территории (тальвеге) по направлению к месту выпуска стока, на 30-50см ниже глубины промерзания грунта. Как правило, главные коллекторы бассейна трассируют по городским улицам и проездам. Исключение допускается в тех случаях, когда направление городских улиц и проездов не совпадает с тальвегом. Ливневой (дождевой) коллектор, расположенный вдоль магистрали, дублируется, если ширина проезжей части магистрали превышает 21 м или, если ширина магистрали в красных линиях более 50 м.

К главному коллектору через смотровые колодцы присоединяются водостоки с других улиц. Таким образом, поверхностные воды стекают с городских территорий в лотки улиц и через колодцы – дождеприемникипопадают в водостоки. Дождеприемники подсоединяются через смотровые колодцы к водостокам с помощью специальных выпусков.

Выпуски водосточной сетив очистные сооружения (отстойники, поля фильтрации) по санитарным соображениям желательно устраивать вне границ застройки города.

Обычная водосточная сеть проектируется с продольным уклоном 0,5%. На равнинных территориях принимают минимальный уклон коллектора, который равен 0,4%. Такой уклон позволяет обеспечить непрерывность движения (постоянность) ливневых вод в коллекторе и предотвращает его заиливание.

Максимальный уклон коллектора принимают таким, при котором скорость движения воды составляет 7 м/с, а для металлических коллекторов - 10 м/с.

При больших уклонах коллекторы могут выйти из строя из-за возникновения гидравлического удара.

При проектировании водосточной системы следует учитывать, что не весь объем выпавших осадков, образует сток. Часть воды впитывается в грунт, часть испаряется в атмосферу. Это явление учитывается коэффициентом стока, величина которого зависит от типа поверхности дорог. Так, для цементно-бетонных покрытий коэффициент стока составляет 0,95, для гравийных покрытий - 0,3, для открытого грунта - 0,2, для газона с насаждениями - 0,1-0,2.

Проектные отметки осей всех дорог ставятся на поверхности дорожных покрытий. При расчете отметок, следует иметь в виду, что отметки гребня главных дорог должны быть ниже существующих отметок рельефа на 10-15см.

При проектировании схемы вертикальной планировки необходимо избегать образования бессточных мест на перекрестках и по трассам основных дорожек. В случае, когда это сделать невозможно, следует предусмотреть закрытую водосточную сеть.

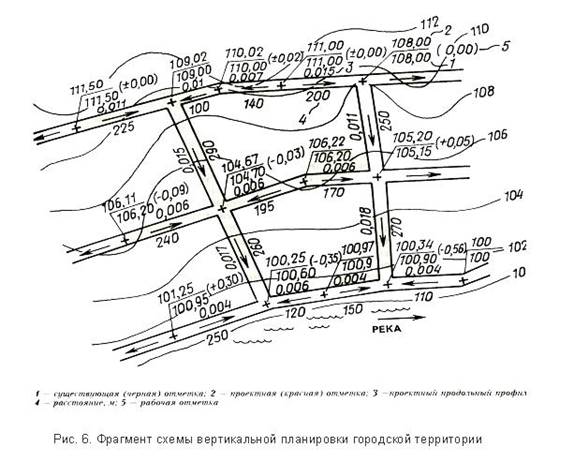

Результаты работы приводятся на схеме вертикальной планировки в М 1:500

Рабочая оценка, указывает величину срезки или подсыпки грунта в данной точке. Ее наносят слева от выносной черты на чертеже схемы организации рельефа, в соответствующих характерных точках.

Таким образом, определив красные (проектные) отметки во всех характерных точках, назначив допустимые уклоны всех элементов улично-дорожной и дорожно-тропиночной сети, согласно нормативным требованиям, формируется проектный высотный каркас территории объекта.
