Средства организации и движения пешеходных потоков

Б) машины для нанесения разметки

А) Применяемые материалы.

Материалы и оборудование для нанесения разметки

Лекция 6

Материалы и оборудование для нанесения дорожной разметки. Основные требования, предъявляемые к материалам для нанесения дорожной разметки. Номенклатура материалов для нанесения дорожной разметки. Краска и пластики как наиболее распространённые материалы для разметки. Термопластики и

спрей-пластики для нанесения дорожной разметки. Разметочные машины, их классификация. Способы нанесения разметки в зависимости от применяемого материала. Этапы нанесения дорожной разметки

В нашей стране применяют следующие материалы:

1) Краски;

2) Термопластики;

3) Ленты-полуфабрикаты;

4) Цветные а/б и ц/б;

5) Кнопки;

6) Металлические и керамические плиты.

Наибольшее распространение получили краски и термопластики. Это вызвано возможностью механизировать процесс разметки. Определяющим фактором при выборе разметки является:

1) Стоимость;

2) Прочностные характеристики;

3) Шероховатость;

4) Устойчивость;

5) Цветостойкость и отражающие способности;

6) Способ нанесения разметки;

7) Время с начала нанесения разметки до открытия движения;

8) Время для подготовки поверхности покрытия под разметку.

Краска для разметки представляет собой комплексный состав. Основными компонентами краски являются: наполнитель, пигмент, связующее вещество и растворитель.

Наиболее распространенная краска ЭП-5155. Время ее высыхания при t=20^oС составляет 0.5 часа, расход краски – 0,4 кг/м².

Также используют краску НЦ-25. Разметку необходимо обновлять через 2-4 месяца.

Термопластик – срок службы 2-3 года. Укладывают при t=160-170^о, при остывании затвердевает. ПЛ-5142. В эго состав входят материалы: полиэфирная смола, пластификатор, наполнитель, пигмент. После укладки движение открывают через 15-20 мин. Расход при толщине слоя 4 мм – 7 кг/м².

Для улучшения видимости и зрительной ориентации водителей в темное время суток целесообразно в качестве разметки устанавливать световозвращающие разметочный кнопки. Они могут применяться как самостоятельно, так и совместно с разметочными линиями. Их выполняют из металла, закаленного пластика. Их отделывают катофотами и закладывают в проезжую часть в заранее подготовленные углубления.

Для повышения эффективности вертикальной разметки применяют световозвращающую пленку, которая используется в производстве дорожных знаков.

Линий горизонтальной разметки (продольные) наносят на покрытие дороги с помощью маркировочных машин. Поперечную разметку выполняют вручную с помощью пистолета-краскораспылителя или кистью с применением шаблонов.

Маркировочные машины делят:

– по функциональному назначению;

– типу ходовой части;

– применяемому материалу;

– способу нанесения линий.

Функциональное назначение машины зависит от территории, где она используется (городские улицы, автомагистрали, аэродромы).

По ходовой части машины могут подразделяться на ручные механизмы, ручные самоходные машины, самоходные машины на оригинальных или автомобильных шасси, прицепные агрегаты, навесное оборудование и т.д.

По применяемому материалу существуют машины для нанесения линий красками, термопластиками для укладки пленки, для установки кнопок.

Способ нанесения разметки для краски:

– бескомпрессорный;

– пневмотический;

– кинетический.

Для термопластика:

– пневматический;

– кинетический;

– гравитационный.

Кинетический способ состоит в том, что материал поступает в краскораспылитель под высоким давлением 8-12 МПа, истекает в атмосферу через отверстие малого сечения. В результате резкого перепада давлений материал дробится на мелкие частицы и наносится на покрытие.

При гравитационном способе термопластический материал разогревается до тягучего состоянии и вытекает на покрытие из специальное щелевое отверстие под действием собственного веса. Контур линии формируется за счет высокой консистенции материала и формы выходного отверстия.

Из перечисленных способов наибольшее распространение получили пневматические и гравитационные. Преимуществами первого способа являются высокая производительность, надежность оборудования, легкость управления. Преимуществом гравитационного способа является простота оборудования.

При нанесении линий разметки краской необходимо выполнить следующие операции:

1) Очистка дорожного покрытия от пыли, грязи, следов старой краски, масляных пятен;

2) Предварительная разметка линий с помощью шнура;

3) Подготовка краски (перемешивание, определение вязкости, фильтрация, заправка);

4) Нанесение краски на покрытие.

Технологическое оборудование для нанесения линий термопластиком смонтировано на съемочной платформе.

1) Блок котлов для разогрева порошкового термопластика до рабочего состояния.

2) Рабочий Коллектор для подачи расплавленного термопластика от котлов к маркеру;

3) Гидросистема для подвода рабочих механизмов;

4) Шкафы с блоками для сжиженного газа;

5) Система электронного программного управления работой маркера в автоматическом режиме;

6) Компрессор для подачи сжатого воздуха в устройство для очистки проезжей части от пыли и грязи.

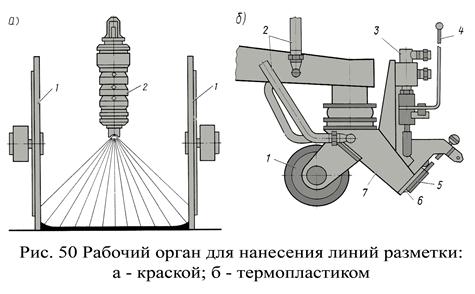

7) орган (маркер) для нанесения линий разметки.
