Правку съемных элементов вагона производят непосредственно на вагоносборочном участке либо в специализированных отделениях в составе ремонтно – заготовительного участка ремонтного депо.

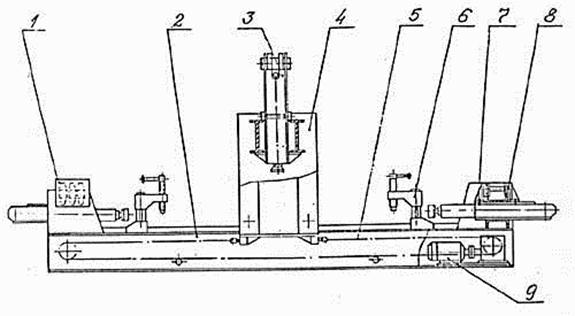

1 – гидрооборудование; 2 – стол; 3 – кронштейн; 4 – портал; 5 – цепная передача; 6 – прижим; 7 – кронштейн; 8 – направляющие балки; 9 – электродвигатель привода портала
Рисунок 5.7 – Стенд для правки люков и дверей грузовых вагонов
Таблица 5.3 – Техническая характеристика стенда для правки люков и дверей
Наименование | Параметр |
Номинальное давление в гидросистеме, Мпа | |
Максимальное давление, Мпа | 16,5 |
Усилие на гидроцилиндрах, тонн - горизонтальном - вертикальном | |
Емкость бака маслостанции, л | |
Производительность насоса, л/мин | |
Мощность электродвигателя привода портала, кВт | 1,5 |
Пресс правки деталей вагонов ППДВ-01[30]

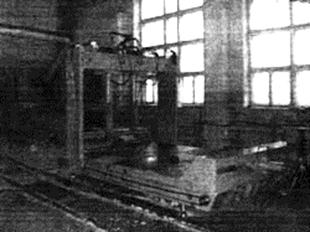

Рисунок 5.8 – Пресс правки деталей вагонов ППДВ-01[31]
Назначение – правка съемных деталей грузовых вагонов (люки и двери полувагонов, борта платформ, двери крытых вагонов и т.п.).
|
|
Пресс представляет собой жесткую стальную плиту – рабочий стол размером 2,4´3,5 м, вдоль которого перемещается портал с размещенными на нем в специальных каретках двумя силовыми гидроцилиндрами, действующими вертикально. Каретки вертикальных гидроцилиндров снабжены приводами на гидромоторах. Портал снабжен таким же приводом перемещения. Вдоль коротких сторон стола размещены жесткие балки, в проеме которых на специальных каретках расположены гидроцилиндры, действующие горизонтально. В комплект стенда входит набор сменных упоров и насадок для решения различных задач правки.
Гидроцилиндры пресса выполнены со штоками большого диаметра для большей жесткости и удлиненными направляющими втулками, повышающими долговечность и надежность работы. Гидромоторы приводов перемещения типа МГП-80 отечественного производства обладают высокой надежностью и неприхотливостью в работе и позволяют точно позиционировать каретки.
Оригинальное размещение вертикальных гидроцилиндров на балке портала позволяет обеспечить максимальную свободу действий в рабочей зоне и ее хорошее освещение. Применение гидростанции со сдвоенным насосом и конструкция гидроэлектросхемы с разгрузкой позволяет минимизировать электропотребление и уменьшить шум.
В состав пресса входит гидростанция, блок гидроаппаратуры, жесткие и гибкие трубопроводы, служащие для обеспечения работы гидроцилиндров и гидромоторов, электрошкафы со жгутами разводки. Рабочий стол пресса снабжен 4-мя жесткими регулируемыми опорами, с помощью которых пресс выставляется на полу цеха и не требует специальных фундаментов.
|
|
Таблица 5.4 – Основные технические характеристики
Наименование | Параметры |
Усилие вертикального гидроцилиндра, кН (тс) | 172 (17,5); |
Усилие горизонтальных гидроцилиндров, кН (тс) | 131,7 (13,4); |
Номинальное давление гидросистемы, МПа | 15,5 |
Число гидроцилиндров, шт | |
Максимальные размеры размещаемого на прессе изделия, мм, (Ш´Д´В) | 2400´3500´250 |
Габариты, мм (Ш´Д´В) | 2900´4550´2480 |
Масса, кг | около 6600 |
Пресс универсальный для правки люков и дверей грузовых вагонов и бортов платформ ППДВ-01 предназначен для восстановления утраченных форм люков и дверей полувагонов, бортов платформ, дверей крытых вагонов и других деталей грузовых вагонов.
Пресс может использоваться на соответствующих участках ремонта грузовых вагонов в депо, вагоноремонтных заводах, механизированных пунктах подготовки вагонов, оснащенных кран-балкой грузоподъемностью 2,0 т и обеспечивающих ремонтные работы в условиях температуры окружающей среды от +5 до +40°С, допустимой влажности воздуха до 80% при температуре +20°С.
В комплект пресса входит рабочий стол размером 2400×3500, передвижной портал, две каретки с вертикальным силовым цилиндром, две каретки с горизонтальным силовым гидроцилиндром, гидростанция, гидропанель, пульт управления, шкаф электрический. Усилия правки: вертикальные в двух произвольных точках по 17 тс, горизонтальные в двух противоположных точках по 13 тс. Управление кнопочное одним оператором. Типы приводов гидравлические: силовые гидроцилиндры и гидромоторы (для перемещения портала и кареток).

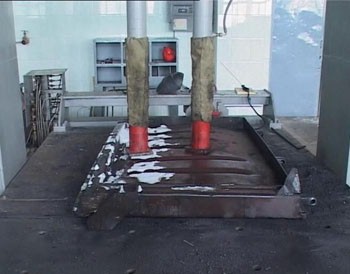

Рисунок 5.9 – ППДВ-01 общий вид и в работе
Таблица 5.5 – Технические характеристики ППДВ-01:
Наименование | Параметры |
Тип привода | гидравлический |
Тип установки насосной (гидростанция) | 10/20-5,5Г-48-3 |
Давление в гидросети, МПа (кгс/см²): – холостого хода – рабочее | 3,0 (30) 15,0 (150) |
Количество и типы гидромоторов, шт. | 3, МГП-160 |
Cиловые гидроцилиндры: | |
Вертикальный: - количество, шт. - усилие, кН (тс) - ход, мм - вертикальное перемещение, мм | 2 173 (17) 350 1600 |
Горизонтальный: - количество, шт. - усилие, кН (тс) - ход, мм - горизонтальное перемещение, мм | 2 132,4 (13) 500 2000 |
Перемещения кареток на портале и рабочем столе | автономные и независимые друг от друга |
Диапазон перемещения, мм: - каретки на портале - каретки на рабочем столе | 1600 2000 |
Диапазон перемещения портала, мм | |
Количество заливаемого в гидросистему масла, л | |
Рабочая зона плиты стола, мм | 2400×3500 |
Питающая электрическая сеть трехфазная: - частотой, Гц - напряжением, В | 50±1 380±38 |
Потребляемая электрическая мощность, кВА | 6,0 |
Габариты, мм: (Д´Ш´В) | 4900´2560´2450 |
Масса (сухая), кг | не более 6500 |
