Виды резьб по назначению

Резьбы по назначению делятся на следующие группы:

1. Крепежные резьбы. Предназначены для скрепления деталей, обычно метрические, однозаходные.

2. Крепежно-уплотняющие резьбы. Служат как для скрепления деталей, так и для предохранения от вытекания жидкости, обычно трубные резьбы.

3. Резьбы для передачи движения или ходовые, часто бывают многозаходные.

Виды резьб по профилю.

По виду профиля резьбы разделяются:

Метрическая резьба (ГОСТ 8724-81 (СТ СЭВ 181-75) – диаметры и шаги и ГОСТ 9150-81 (СТ СЭВ 180-75) – профиль резьбы.

Профиль резьбы – равносторонний треугольник. Вершины профиля резьбы винта притуплены по прямой на величину Н/8, а гайки – на Н/4. Профиль впадин часто имеет закругление радиусом Н/6. Притупление профиля делается для снижения концентрации напряжений, повышения стойкости режущего инструмента. Различают резьбу с крупным шагом, называемую основной и с мелким шагом, имеющей 4 вида. Резьба с мелким шагом применяется при больших диаметрах резьб, для тонкостенных деталей, где резьба применяется для регулировки. Применяется в диапазоне диаметров от 1 до 600 мм. Резьба с крупным шагом или основная обозначается М с указанием наружного диаметра (например М-20), а с мелким дополнительно указывается вид шага (например, М20х2), резьба является крепежной, реже – ходовой.

Трубная цилиндрическая резьба (ГОСТ 6357-81 (СТ СЭВ 1157-78). Профиль резьбы – равнобедренный треугольник с углом профиля 550. Выполняется с закруглением профиля радиусом r = 0.137 и без зазоров по вершинам и впадинам для хорошего уплотнения. Предназначена для соединения труб и арматуры трубопроводов и является крепежно-уплотняющей резьбой. Применяется в диапазоне диаметров от 1/8” до 6”. Представляет собой дюймовую резьбу и обозначается G с указанием наружного диаметра (например G2”).

Трапецеидальная резьба (ГОСТ 9484-81, СТ СЭВ 639-77 – диаметры и шаги и СТ СЭВ 146-75 – профиль резьбы – для однозаходной резьбы и СТ СЭВ 185-75 – для многозаходной резьбы). Профилем резьбы является трапеция с углом профиля 300. Применяется в диапазоне от 8 до 640 мм. Служит в качестве ходовой резьбы. Обозначается Тr с указанием наружного диаметра, числа заходов для многозаходной резьбы или шага (например Тr190х(2х8) или Тr190х8).

Упорная резьба (ГОСТ 10177-82 или СТ СЭВ 1781-79). Профилем является неравнобокая трапеция с углом профиля 330 и углами наклона профиля рабочей стороны 30 и нерабочей стороны 300. Предназначена для передачи усилия в одном направлении. Также служит в качестве ходовой резьбы. Применяется в диапазоне диаметров от 8 до 280 мм. Обозначается Уп с указанием диаметра и шага (например Уп 80х10).

Прямоугольная резьба – в настоящее время вытесняется упорной или трапециидальной, не стандартизирована. Обладает меньшей прочностью, сложна в изготовлении, образование зазора при износе и т.д.

Круглая резьба – мало распространена в машиностроении.

Коническая дюймовая и трубная резьба применяется для присоединения трубопроводов к деталям.

Крепежные детали.

Крепежными деталями являются болты, винты, шпильки и гайки. К ним относятся и шайбы. Болты применяют для скрепления деталей не очень большой толщины, не требует нарезки резьбы в детали. Конструктивно состоят из тела с нарезанной честью и головки различной формы, чаще шестигранной. Условно болтовое соединение изображается на чертеже, как показано на рис. 1.3.

Винты по внешнему виду напоминают болты или же используются без головки, завинчиваются в деталь, расположенную последней от головки. Условно винтовое соединение изображается, как показано на рис. 1.4.

Шпильки применяются в тех же случаях, что и винты, но когда материал детали с резьбой не обеспечивает достаточной долговечности резьб при разборках и сборках соединений. Условно соединение при помощи шпильки изображается на чертежах, как показано на рис. 1.5.

Перечисленные детали изготовляют нормальной и повышенной точности.

Гайки представляют собой шестигранник высотой от 0.8 d до 1.6d с внутренним отверстием с резьбой и служит для затяжки деталей.

Шайбы предназначены для предохранения при затяжке поверхностей деталей от повреждения. Устанавливаются под гайку или головку в зависимости от того, что поворачивается. Специальные шайбы выполняют также функцию стопорения.

Крепежные детали чаще всего изготавливаются из стали, а в специальных конструкциях могут быть изготовлены из цветных металлов. Материал остальных болтов, винтов, шпилек условно разделяют на 12 классов прочности по ГОСТ 1759-70. Класс прочности обозначается двумя числами. Первое число, умноженное на 100, указывает минимальное значение предела прочности σв в МПа, второе, деленное на 10, указывает отношение предела текучести σт к пределу прочности, а произведения этих чисел, умноженное на 10 есть предел текучести в МПа.

Например, класс прочности 4.8 показывает, что деталь изготовлена из стали с механическими характеристиками:

σв = 400 Мпа, σт = 4.8 = 320 МПа и σт/ σв= 0.8.

Такими свойствами обладают стали марки Сталь 10.

Материал остальных гаек и шайб делится на 7 классов прочности. Класс прочности обозначается числом, которое при умножении на 100 дает величину напряжений от испытательной нагрузки в МПа. Например, класс прочности 4 показывает, что гайка или шайба изготовлена из стали марки Ст.3, т.к. σв = 4*100 = 400 МПа.

Конкретно классы прочности необходимо посмотреть самостоятельно в /2/. Класс прочности записывается в условное обозначение крепежной детали.

Условное изображение крепежных деталей.

Согласно стандартам в условное обозначение входит наименование детали, исполнение, диаметр резьбы, шаг мелкой резьбы, степень точности и основное отклонение резьбы, длина болта, винта (без головки) или шпильки, класс прочности, указание о применении спокойной стали, вид покрытия, толщина покрытия и ГОСТ на деталь. Если исполнение обычное (без отверстий), резьба основная, не регламентировано применение спокойной стали, изделие без покрытия, то эти сведения из обозначения исключаются. При изготовлении деталей из легированных сталей после класс прочности ещё указывается марка стали.

Примеры обозначения:

Болт 2 М20х2.6х70.48.С.037 ГОСТ

Болт М20.6дх70.48 ГОСТ

Винт М12х1.25.8дх40.88.35х.019 ГОСТ

Винт М12.8дх40.43 ГОСТ

Гайка М20х2.6Н.2х13.037 ГОСТ

Гайка М20.6Н.5 ГОСТ

Способы стопорения резьбовых соединений.

Существует большое число способов стопорения или предохранения против самоотвинчивания.

Они сводятся к следующему:

1. Повышение трения в резьбе или на торце гайки (контр-гайки, пружинные шайбы).

2. Жесткое соединение гайки со стержнем винта (корончатые гайки или применение проволоки)

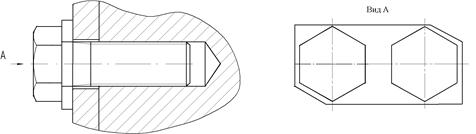

Жесткое соединение гайки или головки винта с деталью (например, рис. 1.6.
