Передвижные скребковые конвейеры помимо транспортировки угля вдоль лавы часто выполняют функцию направляющих для перемещения выемочной машины вдоль очистного забоя. Для комбайнов, работающих с рамы (става)конвейера, навесное оборудование на его линейных секциях входят: зачистной лемех, направляющие комбайна цилиндрической или Г-образной формы, а также желоб кабелеукладчика.
С учетом технологических особенностей, вызванных способами передвижки изгибающихся скребковых конвейеров, последние конструктивно наиболее приспособлены к лавам с индивидуальной или механизированной
крепями.
К передвижным конвейерам с различными его модификациями для лав с индивидуальной крепью относятся двухцепные типов СПМ-46, СП-63, СП-202 и трехцепной типа СП-64 (рис. 7.13, табл. 7.4) [19], линейные секции рештачного става которых имеют болтовое и безболтовое соединения.
Часть из наиболее распространенных типов передвижных скребковых конвейеров, применяемых в очистных механизированных комплексах при выемке тонких и средней мощности пологонаклонных (до 35°) угольных пластов представлены на рисунке 7.14-7.16, технические характеристики их отдельных модификаций - в таблице 7.5.
|
|
|
Рисунок 7.13-Передвижные скребковые конвейеры открытого типа: а - СП-46М; б - СП-63М; в - СП-64:1 и 2- головки соответственно приводная и концевая; Зи4- секциирештачного става соответственно переходная и линейная; 5 - цепь со скребками; 6 - направляющая кабелеукладчика
Таблица 7.4 - Технические характеристики двухцепных передвижных изгибающихся скребковых конвейеров для лав с индивидуальной крепью
| Наименование параметра и единица его измерения | Количественное значение параметра типа конвейера | |||||
| СП-46М | СП-48М | СП-63 | СП-63М | СП-64 | СП-202 | |
| Производительность (максимальная), т/час | ||||||
| Длина в поставке, м | 150, 200 | 200, 250 | 200, 300 | 150, 200 | ||
| Максимальная скорость движения цепи, м/с | 0,96 | 0,92 | 0,92 | 1,1 | 0,96 | 1,22 |
| Калибр цепи, мм | 14x50 | 18x64 | 18x64 | 18x64 | 14x50 | 18х64Д |
| Шаг установки скребков, мм | ||||||
| Относительная масса цепи со скребками, кг/м | 11,5 | 19,1 | 20,8 | 20,8 | 17,7 | 21,0 |
| Габаритные размеры, мм: | ||||||
| приводной головки: длина ширина высота | 2140 2084 472 | 2288 1928 | 2288 1679 | 2284 2064 | 2177 2158 500 | 1775 3904 690 |
| линейной секции: длина по стыкам ширина высота со стороны погрузки | 1355 484 | 1350 492 | 1350 638 | 1350 647 | 1335 634 | 1350 642 |
| концевой головки: длина ширина высота | 1265 966 316 | 1886 886 430 | 1300 1030 430 | 1100 1076 336 | 1261 920 312 | 1775 3904 690 |
| Масса, кг: приводной головки линейной секции концевой головки | 2110* 126 | 3686* 144 | 9854* 160 514 | 3967* 165 311 | 3250* 155 228 | 3699* 173 3699 |
* со сдвоенными электродвигателями
|
|
|
Рисунок 7.14 - Схема (а) и общий вид (б) скребкового конвейера типа СП-202:1 — приводные головки; 2 и 3 - секции рештачного става соответственно переходная и линейная; 4 — скребковая цепь; 5 — люк в среднем днище со съемной крышкой; 6 — зачистной лемех; 7 - навесное оборудование

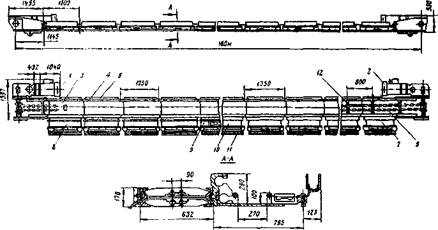

Рисунок 7.15 - Скребковый конвейер типа СПЦ-162:1,2- приводные блоки;
3 и 5 — переходные секции рештачного става; 4—лилейная секций (рештак);
б—зачистной лемех; 7, 8, 910 —балки става конвейера; 11 -желоб кабелеукладчика; 12 - скребковая цепь

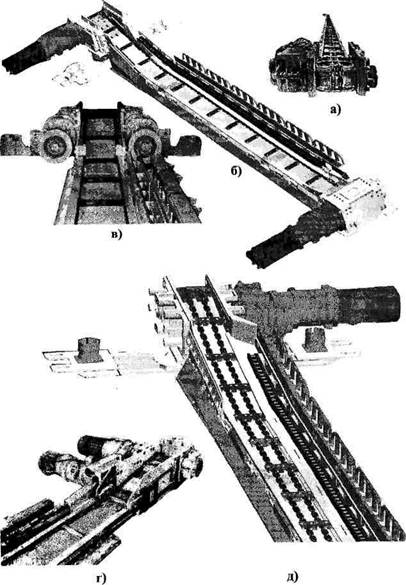

Рисунок 7.16-Общие виды очистных скребковых конвейеров типов; СПЦ-271 (а); СПЦ-326-40.26 (б); СЛЦ-250 (в); СП-202В1М(г); КСД-26В (д)

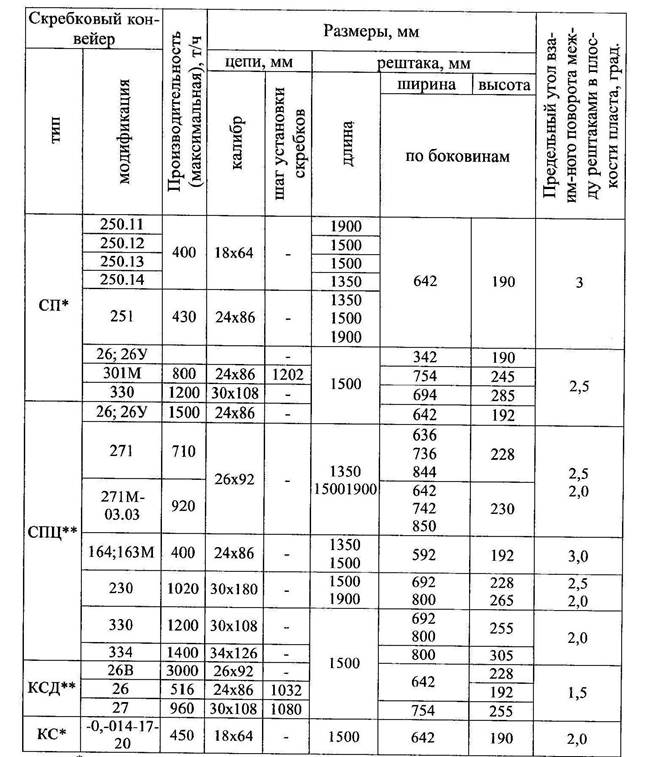

Таблица 7.5 -Технические характеристики передвижных скребковых конвейеров для очистных механизированных комплексов
* две разнесенные цепи в направляющих боковин при цепной подаче комбайна ** две центрально-сдвоенные цепи при безцепной системе подачи комбайна Примечание. Рабочая скорость цепи конвейеров составляет 1,12-1,25 м/с, вспомогательная 0,36-0,5 м/с, наибольшая длина в поставке - 150, 200, 250 м (реже - 300, 350м), ресурс конвейера при боковинах из спецпрофиля - 1,5-2,0 года, литых - 3-5 лет.
