А) Изохорный процесс
.
Показатель политропы:
.
Отсюда находим для изохорного процесса :
.
.
Изображение изохорного процесса в термодинамических диаграммах показано на рис.3.1.

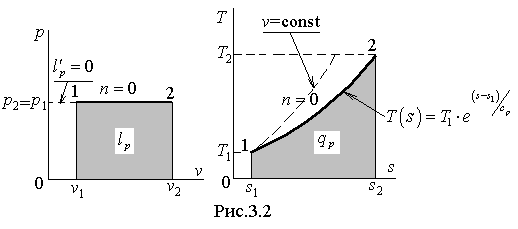

Б) Изобарный процесс
показатель политропы изобарного процесса: .
.
.
В) Изотермический процесс
Изотермическим называется процесс, в течение которого поддерживается постоянной температура системы. Это возможно, если система, оболочка которой обладает идеальной теплопроводимостью, помещена в термостат, т.е. в среду с постоянной температурой. Уравнение изотермического процесса следующее:
.
Тогда:
,
т.е., известный закон Бойля – Мариотта
для изотермического процесса:
,
откуда:
.
.

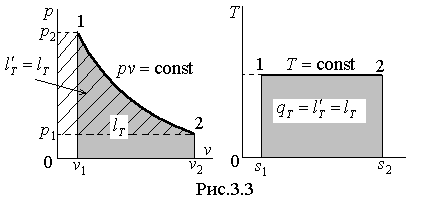

В координатах p-v изотермический процесс изображается равнобочной гиперболой, описываемой уравнением , а в T - s - прямой линией T =const (рис.3.3).
Г) Адиабатический процесс
По определению адиабатическим (адиабатным) процессом называется процесс без теплообмена, т.е. .
|
|
Из определения количества теплоты в политропном процессе (3.17) следует, что теплоёмкость адиабатного процесса равна нулю (с ад=0)
в обратимом адиабатическом процессе остаётся постоянной энтропия
.
Из определения теплоёмкости политропного процесса (3.22) находим значение показателя политропы для адиабатического процесса:
.
В переменных (p, v) уравнение адиабатного процесса имеет вид
.
Полезная внешняя работа адиабатического процесса в k раз больше работы изменения объёма и совершается за счёт уменьшения энтальпии системы:
.

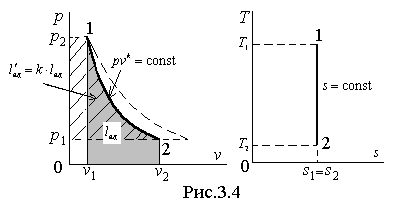

Пунктирной линией на диаграмме p - v показан изотермический процесс, который изображается более пологой кривой, нежели адиабата.
Процесс | Уравнение процесса | Показатель политропы | Теплоёмкость процесса |
Изохорный | v =const | n= ±∞ | c=cv |
Изобарный | p =const | n= 0 | c=cp |
Изотермический | T =const | n= 1 | c= ±∞ |
Адиабатический | q =0 или s =const | n=k | c= 0 |
