Колебательный контур

Резонанс в цепи переменного тока.

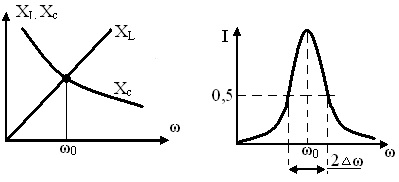

При частоте индуктивное и емкостное сопротивления равны (рис.65).

Рисунок 65.

Таким образом, сопротивление цепи уменьшается и становится только активным – это приводит к резкому увеличению амплитуды колебаний силы тока. Это явление называется резонансом.

Электрическая цепь, состоящая из катушки индуктивности и конденсатора называется колебательным контуром.

Рассмотрим работу этого устройства:

В колебательном контуре происходит преобразование энергии электрического поля в энергию магнитного поля.

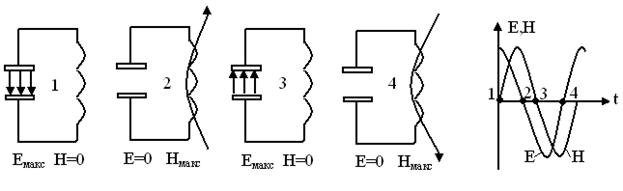

Когда конденсатор заряжен, вся энергия колебательного контура сосредоточена в виде электрического поля вокруг конденсатора. Напряженность магнитного поля на катушке в этот момент равна нулю. Заряженный конденсатор будет разряжаться через катушку. По виткам катушки пойдет электрический ток, сила которого изменяется. В результате этого, в витках катушки будет возникать ЭДС самоиндукции, При полной разрядки конденсатора, когда напряженность электрического поля вокруг него будет равна нулю, вся энергия колебательного контура будет сосредоточена вокруг катушки в виде магнитного поля. И напряженность магнитного поля вокруг катушки в этот момент будет максимальной. ЭДС самоиндукции, возникающая в витках катушки, породит ток, который перезарядит конденсатор, затем процесс повторится.

Рисунок 66.

Получим период колебаний колебательного контура.

Формула Томсона, определяет период колебаний колебательного контура.

Для передачи электромагнитных колебаний в пространство используется открытый колебательный контур.

Рисунок 67.

Такое устройство позволяет передавать электромагнитные колебания в пространство. Эти колебания распространяются в эфире и представляют собой электромагнитные волны.
