Термостаты и термореле времени ТН41

Термостаты используют для автоматического поддержания за­данной температуры воздуха в кабинах машиниста и ограниче­ния нагрева воздуха около эле­ментов калориферов. Контакты»тих реле отключают цепи кату­шек электромагнитных контакто-эов отопления при достижении гемпературы 20° С в кабине ма­шиниста (термостаты ТН40 и ГН41) или при нагревании возду­ха вблизи элементов выше 100° С (термостаты ТН10).

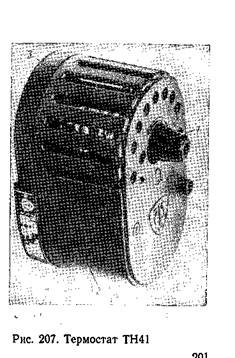

Термостат ТН41 (рис. 207) со­стоит из биметаллической полосы. Один конец ее укреплен непод­вижно, а на другом конце имеется стальной якорь с подвижным кон-гактом. Против якоря помещен постоянный магнит. Нормально якорь притянут к магниту и кон­такты термостата замкнуты. При повышении температуры окру­жающего воздуха и нагревании биметаллической полосы создает­ся усилие, стремящееся оторвать якорь от магнита. Когда это уси-лие становится больше усилия магнита, якорь мгновенно отходит от магнита и контакты размыкаются. При понижении температу­ры биметаллическая полоса про­гибается в обратную сторону, и когда сила магнита оказывается 1ольше силы, поворачивающей
