Передаточная характеристика биполярного инвертора

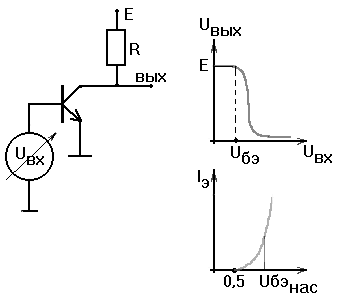

Передаточная характеристика.

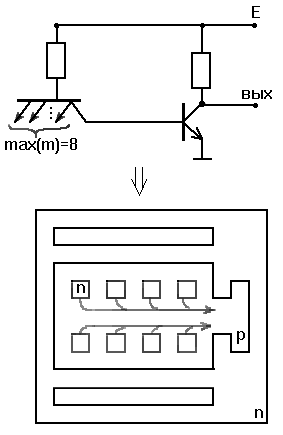

Коэффициент объединения по входу.

ТТХ:

По передаточной характеристике определяются U_л, U¹, U⁰, U_п⁺, U_п^-.

U_вх = f(U_вых)

резистор пробой

U_вх = 0

Т – закрыт

U_вых = Е

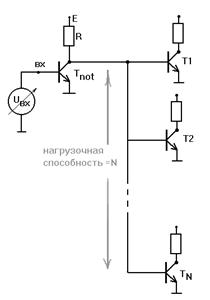

все транзисторы нагрузки работают в насыщенном режиме.

Вывод: нагрузка очень часто понижает качество схемы.
