Автоматическое регулирование конденсаторных батарей по реактивной мощности

В электрических сетях, имеющих большие индуктивные сопротивления (воздушные ЛЭП), и ограниченные мощности источников питания, суточные изменения реактивной нагрузки приводят к значительным отклонениям напряжения. В этих условиях автоматическое регулирование КБ по напряжению может оказаться эффективным. Но наиболее широко в настоящее время применяется регулирование по РМ или по Cosφ, которое обеспечивает максимальное снижение потерь активной мощности и энергии в питающей сети.

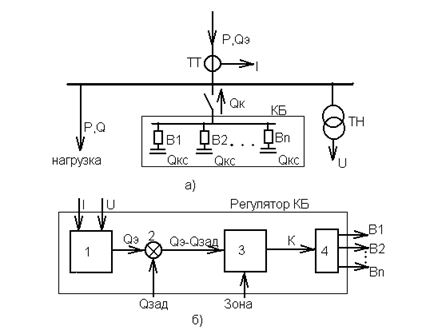

Рис. 15.15. а) схема узла нагрузки; б) структурная схема автоматического регулятора КБ.

Принцип действия автоматического регулятора мощности КБ иллюстрируется рисунком 15.15, где изображены:

Р,Qэ - мощность, потребляемая узлом нагрузки (РП); ТТ - трансформатор тока; P,Q - мощность нагрузки; Qк - мощность КБ; В1, В2... Вn - выключатели отдельных секций КБ; ТН - трансформатор напряжения; 1 - измерительный преобразователь реактивной мощности; 2 - устройство сравнения; 3 - чувствительный орган; 4 - коммутатор; Qзад - уставка регулятора; Зона - ширина зоны нечувствительности; К- команды включения и отключения очередной секции. По питающей ЛЭП из энергосистемы поступает мощность P+jQэ, нагрузка потребляет мощность P+jQ; к шинам РП подключена КБ, состоящая из "n" секций мощностью Qкс, благодаря чему мощность КБ Qк может ступенчато регулироваться. Выключателями отдельных секций В1...Вn управляет регулятор КБ (рис 4 б). На входе регулятора установлен измерительный преобразователь РМ (1). На него подается ток I со вторич-ной обмотки ТТ, включенного в питающую линию, и напряжение со вторичной обмотки ТН, подключенного к шинам РП. На выходе преобразователя 1 формируется сигнал, пропорциональный реактивной мощности Qэ, который в узле 2 сравнивается с уставкой Qзад регулятора. Далее разность Qэ-Qзад поступает в чувствительный орган 3, где она сравнивается с границами зоны нечувствительности (зоны НЧ). Здесь, в зависимости от величины Qэ, возможны 3 случая (рис. 5):

1. Контролируемая РМ Qэ велика, разность Qэ-Qзад > δ, где δ=Зона/2 –допустимая ошибка, равная половина ширины зоны НЧ. В коммутатор 4 подается команда "К" на включение очередной секции КБ.

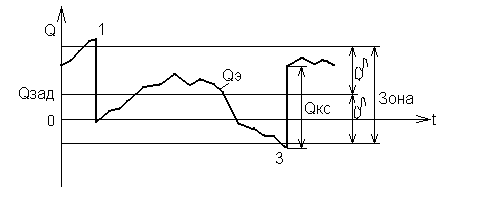

Рис. 15.16. Процесс автоматического регулирования мощности КБ.

2. Контролируемая РМ Qэ находится внутри зоны НЧ, разность |Qэ-Qзад| < δ, в коммутатор 4 никаких команд не поступает.

3. Контролируемая РМ Qэ мала (например, отрицательна), разность Qэ-Qзад < -δ, в коммутатор 4 поступает команда "К" на отключение очередной секции КБ.

Событие 1 (рис. 15.16) произошло при увеличении Qэ, которая вышла за верхнюю границу зоны НЧ. Подключение очередной секции КБ мощностью Qкс вызвало снижение Qэ, она вошла внутрь зоны НЧ. Наступила ситуация 2, которая продолжалась до тех пор, пока Qэ не стала ниже нижней границы зоны НЧ (событие 3). В результате одна секция КБ отключилась, что привело к скачкообразному увеличению Qэ.

Для обеспечения хорошей точности, ширина зоны нечувствительности (Зона) регулятора должна быть как можно меньше, но она должна немного превышать величину ступени регулирования, т.е. мощность одной секции батареи Qкс. Если Зона < Qкс, работа регулятора будет неустойчивой.
