Расчетная схема (рис.6.5) включает в себя сопротивления трансформатора Zт, фазного провода Zл, заземления корпусов Ra и заземления нейтрали Rn.

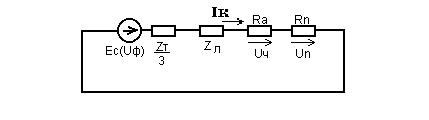

Рис.6.5. Однофазное к.з. в сети TТ, расчетная схема.
Учитывая, что Ra+Rn >>(Zт+Zл), можно записать выражение для тока к.з.:
Напряжение косвенного прикосновения - это падение напряжения на Ra:

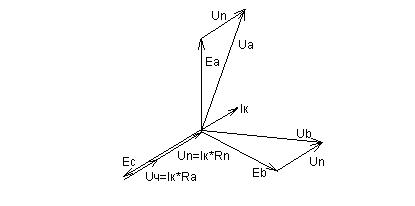

Рис.6.6. Векторная диаграмма замыкания фазы С на корпус в сети ТТ.
Падение напряжения на Rn - это напряжение смещения нейтрали по отношению к земле:
Напряжения на фазах А и В по отношению к земле Ua и Ub складываются из фазных напряжений по отношению к нейтрали Ea, Eb и напряжения смещения нейтрали Un (рис.6.6): Ua = Ea + Un, Ub = Eb + Un. Чувствительность УЗО IΔn должна быть достаточной, чтобы при косвенном прикосновении ограничить напряжение на корпусе предельно допустимой величиной Uпд: Ra · IΔn ≤ Uпд, или IΔn ≤ Uпд / Ra.
