Мультиплексор – устройство для передачи информации с одного из нескольких входов на единственный выход.
Вход, с которого принимается информация выбирается по адресу, который задается на специальных адресных входах мультиплексора.
Логическое обозначение мультиплексора:
Формула выходной функции y:

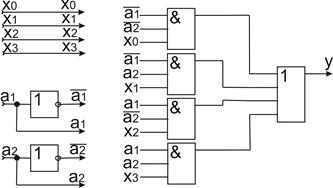

Внутренняя схема мультиплексора на основе полученной формулы:

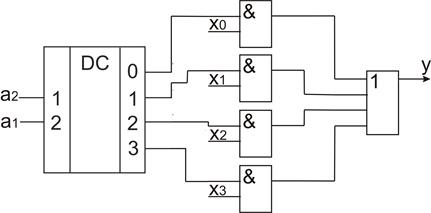

Схема мультиплексора на базе дешифратора.
Пример мультиплексора с управляющим входом выборки – MUX 8 à 1
