Автоматические системы контроля

В системах автоматического контроля осуществляется сравнение контролируемой величины с заданным её значением. Результаты сравнения фиксируются в форме, удобной для наблюдения или длительного хранения.

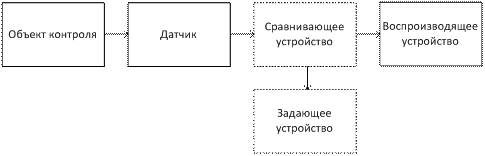

На рисунке 2.1 представлена общая структура системы автоматического контроля. Контролируемая величина поступает на датчик, в котором преобразуется в сигнал, удобный для измерения. Далее входной сигнал сравнивается с эталонным, поступающим с задающего устройства. Результат сравнения поступает на воспроизводящее устройство.

Задающее устройство может отсутствовать, если система предназначена для измерения абсолютного значения входной величины.

В зависимости от функции воспроизводящего устройства системы автоматического контроля подразделяют на измерительные, системы сигнализации и системы сортировки.
