Устройство для размещения электродного материала


Механизмы или системы механизмов настроечных перемещений электрода.

В общем случае сварочный автомат должен иметь механизмы настроечного перемещения конца электрода вдоль трех осей декартовых координат и его наклона в двух плоскостях, параллельно и перпендикулярно оси шва.

РИС

Перемещение 1, 2 используется как в наладочном, так и в рабочем режимах, остальные – только в наладочном. В некоторых случаях часть перемещений не реализуется самим автоматом, а обеспечивается конструкцией станка или установки. В качестве механизмов для линейного перемещения используются винтовые суппорты, для угловых червячные сектора. Все механизмы выполнены с ручным или электрическим приводом.

РИС

Выбираются в зависимости от исполнения аппарата и применяемых форм поставки проволоки.

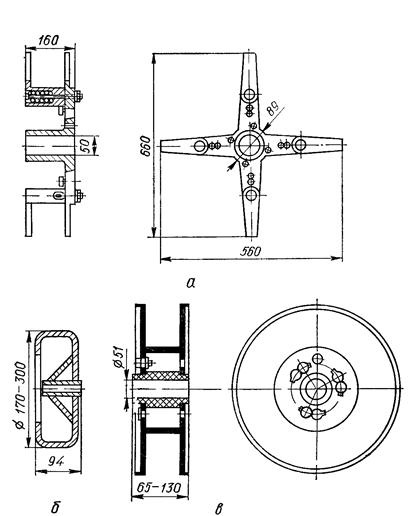

Рис.. Кассетные устройства для автоматов: а — крестообразное; б — закрытое; в — открытое.

Кассетное устройство открытого типа в России по ГОСТ 2247-79 – электродную проволоку поставляют в круглых мотках широкого допуска и мотках прямоугольного сечения.

Международный стандарт : МС 864 поставляют электродную проволоку в виде:




1. Шпуль с отверстием 51мм, который одевают на штырь тормозного устройства.

2. Катушек, имеющих каркас ребордами.

3. Мотков, имеющих каркас 300мм, но без реборд.

В современных разработках применяются разъемные катушки прямоугольного сечения. Некоторые отечественные автоматы снабжены большими разъемными устройствами – фигурками.

Некоторые зарубежные фирмы поставляют проволоку в специальных контейнерах, которые допускают её подачу без вращения катушек. Проволока имеет очень высокое качество поверхности и минимальное время на замену. В сварочных тракторах применяют кассеты закрытого типа.
