Флюсовая аппаратура

Служит для подачи в зону сварки годного флюса и уборки неиспользованного для последующего использования. К флюсовой аппаратуре относят:

1. флюсовые аппараты;

2. приспособления для подачи или уборки флюса с помощью шнека, элеватора, транспортера и др.

3. вспомогательное флюсовое оборудование: уплотнения, бункеры, газоотсасывающие устройства и др.

Флюсоаппарыты.

По способу создания потока воздуха делятся на 3 группы:

1. Всасывающие – работают на разреженном воздухе;

2. Нагнетающие – на сжатом воздухе;

3. Смешанные – на одних участках на разреженном, на других – на сжатом воздухе.

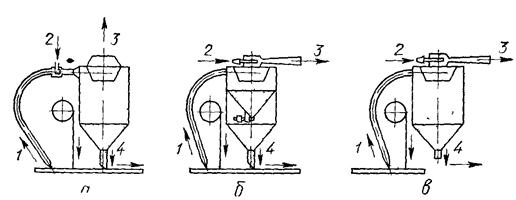

Рис. 23. Схема флюсовых аппаратов:

а — непрерывной циркуляции (смешанная система); б—периодической цирку­ляции (всасывающая система); в — без циркуляции (всасывающая система). 1—смесь воздуха с флюсом, 2 — сжатый воздух; 3 — выход чистого воздуха; 4 — ссыпка флюса.

По характеру циркуляции флюса:

1. С непосредственной циркуляцией – флюс постоянно всасывается, постоянно отсасывается;

2. С периодической циркуляцией. Флюс одновременно и всасывается и отсасывается, но это происходит периодически;

3. Без циркуляции. Флюс ссыпается и высыпается лишь при отключении аппарата.

По установке:

1. Стационарные;

2. Передвижные;

3. Переносные.

Разрежение во флюсоаппаратах создается с помощью пневмоустройств – воздушный эжектор или электроустановок – эксгаустер.
