Платы с аналоговым интерфейсом заданного значения
Платы с аналоговым управлением можно применять для приводов с синхронными двигателями 1FT5, 1FK6 и асинхронными типа 1PH на автоматических линиях, манипуляторах, простых станках или станках с общими задачами позиционирования без высоких требований к качеству регулирования и точности позиционирования. Информация о фактическом значении числа оборотов, позиции ротора двигателя и фактическом значении положения поступает от встроенного в двигатель датчика – резольвера.
Для работы с трехфазными серводвигателями типа 1FT5 поставляются два варианта плат с одинаковым качеством регулирования, но с различными интерфейсами передачи сигналов к вышестоящей системе ЧПУ станка на уровень оператора – интерфейсом Standard и интерфейсом Komfort. Платы управления с интерфейсом Standard имеются в 1-о и 2-х осевом исполнении. Платы управления с интерфейсом Komfort имеются только в 1-осевом исполнении.
При работе с трехфазными асинхронными двигателями 1PH плата управления с интерфейсом Komfort позволяет реализовать функции управления приводом главного движения при наезде на жесткий упор, при ограничении заданного значения тока и др. Плата имеет входы для подключения конечных выключателей BERO (рис. 6.12), а также инкрементального датчика двигателя с сигналами sin/cos 1Vpp или датчика SIМAG Н.
|
|
Максимальная частота тока двигателя составляет 1100 Гц. В частотном диапазоне двигателя выше 10 Гц используется алгоритм регулирования, ориентированный на поле. Благодаря этому достигаются высокие динамические свойства и устойчивость против опрокидывания.
Платы SIMODRIVE 611 universal HR – это платы управления с аналоговым интерфейсом заданного значения числа оборотов и опционным интерфейсом PROFIBUS DP, а также как вариант с функциональностью позиционирования.
Платы SIMODRIVE 611U используются для работы с синхронными двигателями 1FT6/1FK/1FN/1FW6/1FE1, асинхронными двигателями 1PH, линейными двигателями 1LA, а также с двигателями иных производителей, если они подходят для работы с преобразователем.
Внешний вид платы SIMODRIVE 611 universal показан на рисунке 2.13. К этим платам могут быть подключены следующие типы датчиков:
1) резольвер с разрешением 14 или 12 бит, количеством пар полюсов от 1 до 6, рабочей частотой считывания fG макс. до 108/432 Гц и внутренним умножением импульсов до 4096/16348;

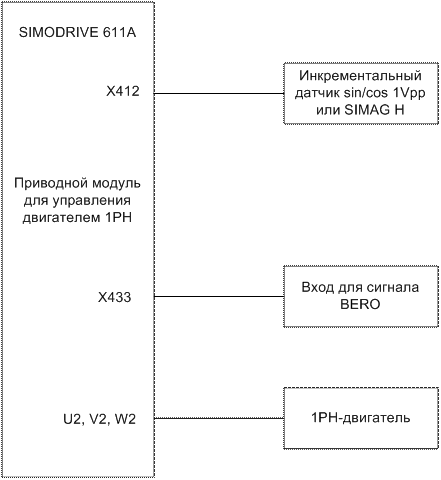

Рисунок 6.12 – Подключение приводного модуля с платой управления SIMODRIVE 611А (аналоговый интерфейс)

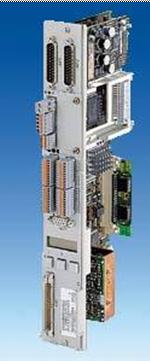

Рисунок 6.13 – Внешний вид платы SIMODRIVE 611 universal
2) инкрементальный датчик с сигналами sin/cos 1Vpp, разрешением до 65535 импульсов с внутренним умножением, с частотой считывания до 350 кГц;
|
|
3) абсолютный датчик с интерфейсом EnDat;
4) датчик TTL (интерфейс RS422) для асинхронных двигателей с частотой считывания импульсов до 420 кГц.
Следует учесть, что к платам с 1-осевым исполнением могут подключаться только резольверы, а к платам с 2-осевым исполнением – внешние измерительные системы (абсолютные и инкрементальные), а также датчик, установленный на двигателе.
Платы SIMODRIVE 611U используются для управления приводами в станках нормальной точности.
Платы управления с цифровым интерфейсом заданного значения
Платы управления с цифровым интерфейсом заданного значения для VSA и HAS (SIMODRIVE 611D) используются в комбинации со следующими двигателями:
• трехфазными серводвигателями 1FT6/1FK6 и линейными двигателями 1FN для приводов подачи;
• трехфазными электродвигателями 1PH-/1FE1 для приводов главного движения;
• встраиваемыми тороидальными электродвигателями 1FW6 для прямых приводов с высокой отдачей момента вращения.
Платы управления обрабатывают встроенный в двигатель инкрементальный датчик sin/cos 1Vpp с разрешением до 4,2 млн. инкрементов/оборот двигателя или кодовый (абсолютный) датчик.
Сигналы с датчиков скорости и положения могут обрабатываться в устройстве ЧПУ SINUMERIK. Их ввод в ЧПУ производится через цифровую приводную шину.
К платам управления может быть подключена прямая измерительная система (DMS) с применением инкрементальных датчиков с синусоидальными сигналами напряжения (рис. 6.14).
Платы управления с цифровым интерфейсом заданного значения могут использоваться универсально в приводе подачи или главного движения.
Программное обеспечение для регулирования имеется в SINUMERIK 810D/840D/840C. При каждом включении СЧПУ и приводов программное обеспечение загружается в цифровые платы управления. При вводе в эксплуатацию через конфигурацию привода определяется, идет ли речь о приводе подачи или главного движения.
У плат управления с цифровым интерфейсом заданного значения можно выбирать между управлением Standard и более производительным управлением Performance.

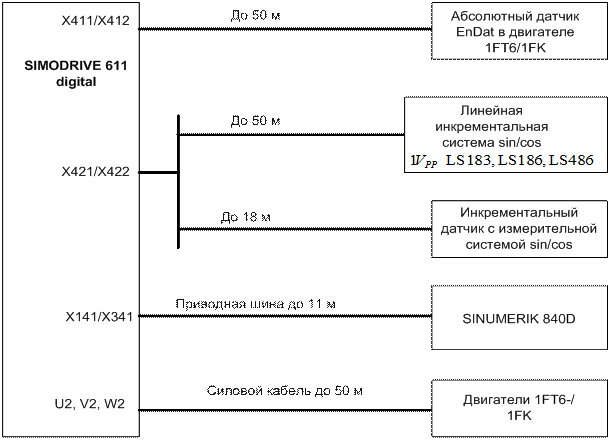

Рисунок 6.14 – Подключение платы управления с цифровым интерфейсом заданного значения (привод подачи)
Для в SINUMERIK 840D платы управления дополнены сериями "High Standard" и "High Performance". Оба варианта используют идентичные интерфейсы приводов и одинаковое программное обеспечение для регулирования.
Отличительные особенности при управлении High Standard и High Performance заключаются в следующем:
§ большие вычислительные возможности и больший объем программной памяти;
§ наличие 1 или 2 входа для подключения датчиков двигателя и для ввода напряжения от прямой измерительной системы;
§ наличие входов для подключения датчиков BERO;
§ поддержка Safety Integrated (интегрированная безопасность) аппаратными средствами.
Некоторые характеристики плат управления с цифровым интерфейсом приведены в таблице 6.1.
Таблица 6.1
Данные | Плата управления | ||||
Standard | High Standard | Performance | High Performance | ||
Макс. частота выходного напряжения | 600 Гц | 600 Гц | 1200 Гц | 1400 Гц | |
Предельная частота датчика двигателя | 200 кГц | 200 кГц | 300 кГц | 350 кГц | |
Умножение импульсов: | |||||
Макс. длина кабеля датчика с сигналом напряжения | 50 м | 50 м | 50 м | 50 м | |
Датчик двигателя и прямые измерительные системы (DMS) | |||||
Инкрементальный датчик sin/cos 1 Vpp | да | да | да | да | |
Абсолютный датчик EnDat | да | да | да | да | |
Safety Integrated с внутренним запретом импульсов через приводную шину | нет | да, при управлении с DMS | нет | да, при управл. с DMS | |
Предпочтительная сфера использования | Стандартные серийные станки | Станки для точной обработки | |||
Цифровая плата управления SIMODRIVE 611 HLA для управления гидравлическим линейным приводом (HLA)
Цифровая плата управления SIMODRIVE 611 HLA предназначена для управления электрогидравлическими регулировочными клапанами гидравлических линейных осей в комбинации с SINUMERIK 840D. Плата может обслуживать две гидравлические оси. После вставки в универсальный пустой корпус шириной 50 мм получается модуль HLA.
|
|
Плата снабжена электрическими интерфейсами (приборная шина, приводная шина и шина промежуточного контура), что позволяет интегрировать её в структуру приводов SIMODRIVE 611.
Плата управления HLA создает силовое питание для регулировочных и запорных клапанов. Возможен и смешанный режим одной оси HLA и одной аналоговой оси ANA с интерфейсом заданного значения числа оборотов ± 10 В.
