Лекция 11 ПЕРЕДАЧА И РАСПРЕДЕЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ

Аппаратура управления электроприводом

Контроллеры - служат для управления работой элек­тродвигателя, т.е. его включения, регулирования частоты вращения, остановки и изменения направления движения (реверсирования).

Контакторы - электрические аппараты для замыкания и размыкания силовых электрических цепей, приводимый в действие при помо­щи электромагнита.

Магнитные пускатели - ма­логабаритные контакторы специального исполнения, предназначен­ные для пуска, остановки и реверсирования асинхронных короткозамкнутых электродвигателей, а также для коммутации (замы­кания и размыкания) других электрических цепей. Магнитный пус­катель может иметь встроенные тепловые реле для защиты элект­рической цепи от перегрузок.

Реле времени применя­ют в магнитных контроллерах кранов для автоматического замы­кания и размыкания цепей управления с заданной выдержкой вре­мени.

Реле максимального тока (макси­мальное реле) - применяют для защиты электродвигателей от повреж­дения при резком возрастании силы тока, например, при боль­шой перегрузке или коротком замыкании.

Тепловое реле - служит для защиты электродвига­теля от небольших, но длительных перегрузок, при которых сила тока двигателя превышает номинальное значение на 30% и более. Тепловое реле срабатывает при определенном значении силы тока в течение некоторого интервала времени.

Конечные выключатели - служат для ог­раничения действия механизмов крана и включения цепей сигна­лизации.

Плавкие предохранители - предназначе­ны для защиты электрооборудования и электрических сетей от больших токов, возникающих при коротких замыканиях, и значитель­ных (50% и более) перегрузках. В предохранителе помещается проводник с низкой температу­рой плавления (плавкая вставка). При увеличении силы тока выделяется большое количество тепла, под действием которого проводник расплавля­ется и размыкает цепь.

Рубильники. Рубильники служат для нечастой коммута­ции (замыкания и размыкания) электрических цепей переменно­го и постоянного тока напряжением до 500 В.

Виды источников электрической энергии: - тепловые электростанции (ТЭС), гидравлические электростанции (ГЭС), атомные электростанции, (АЭС)

При передачи электроэнергии от источника к потребителю для уменьшения потерь в линиях элек­тропередач (ЛЭП) напряжение повышают при помощи повыша­ющих трансформаторов - ГПП-1 (рис. 11.1).

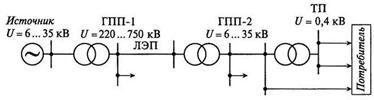

Рис. 11.1Общая схема электроснабжения

После транспортирования по ЛЭП, напряжение понижается с помощью понижающих трансформаторов (ГПП-2). От ГПП (главной понизительной подстанции) электроэнергия подается непосредственно к объектам, на ко­торых на трансформаторных подстанциях (ТП) производится окон­чательное понижение напряжения. В удаленных районах в качестве временных источников электроснабжения строительной площадки приме­няют передвижные дизельные электростанции.
