Схема автоматического пуска асинхронного электродвигателя в функции вре

Схема автоматического пуска асинхронного электродвигателя в функции времени

через пусковые резисторы приведена на рис. 122.

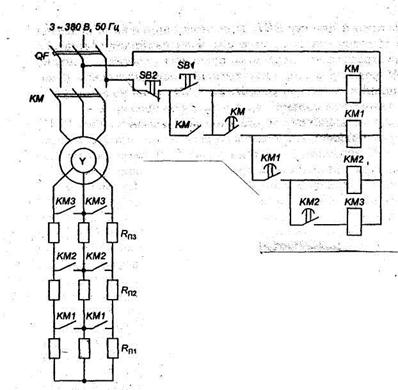

Рис. 122. Схема автоматического пуска асинхронного электродвигателя в функции времени через пусковые резисторы

На рис. 122 приняты такие обозначения:

1. QF – автоматический выулючатель;

2. КМ – линейный контактор;

3. КМ1, КМ» и КМ3 – контакторы ускорения;

4. SB1 – кнопка «Пуск»;

5. SB2 – кнопка «Стоп»;

6. R, Rи R- пусковые резисторы в цепи ротора.

Особенность схемы состоит в том, что для обеспечения выдержки времени к кон-

такторам пристроены маятниковые реле времени.
