Схема пуска

Схема пуска асинхронного двигателя переключением со звезды на треугольник

приведена на рис. 120.

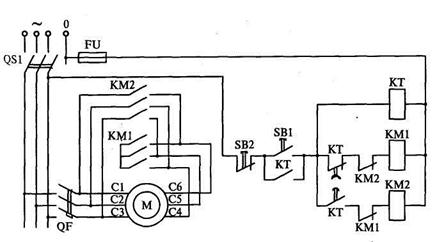

Рис. 120. Схема пуска асинхронного двигателя переключением со звезды на треугольник

Основные элементы схемы:

1. QS – рубильник;

2. QF - автоматический выключатель;

3. М - асинхронный электродвигатель;

4. FU – предохранитель цепей управления;

5. SB1 – кнопка «Пуск»;

6. SВ2 - кнопка «Стоп»;

6. KТ - реле времени электромеханическое;

7. КМ1 – контактор нулевой точки «звезды»;

8. КМ2 – контактор «треугольника».

Выдержка времени электромеханического реле КТ начинается с момента подачи питания на катушку реле.

Подготовка схемы к работе

Для подготовки схемы к работе включают рубильник QS1 и автоматический выклю

чатель QF.

Схема готова к работе.

Работа схемы

Для пуска электродвигателя нажимают кнопку SВ1 «Пуск», после чего схема рабо

тает автоматически.

При нажатии кнопки SВ1 включаются реле времени КТ и контактор нулевой точки «звезды» КМ1. Последний соединяет в общую точку выводы С4, С5 и С6 обмотки стато-

ра.

Происходит пуск двигателя при соединении обмотки статора в «звезду»

С этого же момента начинается отсчет выдержки времени реле времени КТ.

Как только эта выдержка закончится, реле КТ переключает свои контакты: верхний размыкается, отключая катушку контактора КМ1, а нижний замыкается, включая контак-

тор «треугольника» КМ2.

Главные контакты КМ2 замыкаются, соединяя попарно выводы С1 и С6, С2 и С4, С3 и С8, тем самым образуя схему «треугольника»

Пуск закончен.

Вспомогательный контакт КМ1 включен в цепь катушки контактора КМ2. Также вспомогательный контакт КМ2 включен в цепь катушки контактора КМ1.

Это сделано для того, чтобы исключить одновременное включение обоих контак-

торов, при котором происходит короткое замыкание в цепи обмотки статора.

Пуск асинхронного двигателя через пусковые резисторы в цепи обмотки статора предназначен для уменьшения пусковых токов. При прямом пуске (без резисторов) пу-

сковой ток превышает номинальный в 4…7 раз, что вызывает большие провалы напряже-

ния судовой сети, а при частых пусках - перегревает обмотки статора и ротора.

Недостатком способа является уменьшение пускового момента вследствие умень-

шения напряжения на обмотке статора, поэтому его применяют в электроприводах, допу-

скающих при пуске уменьшение рабочих параметров (у компрессора – давления, у насоса – подачи и т. п.)
