Подготовка схемы к работе


Принципиальная схема управления электроприводом осушительного насоса

Основные сведения

Осушительные насосы предназначены для удаления воды, стекающей в осушитель

ные колодцы машинного отделения с деки – металлической палубы, расположенной выше второго дна.

Вода на деку попадает в результате конденсации нагретого воздуха машинного от-

деления при его соприкосновении с холодными бортами, а также в результате утечек забортной и пресной воды из трубопроводов различных судовых систем – балластной, охлаждения главного и вспомогательных двигателей и т.п.

Таким образом, осушительные колодцы не дают стекающей на деку воде свободно

перемещаться по деке и вызывать опасный крен судна.

В машинном отделении любого судна таких колодцев – 4, по 2 в носу и корме. Такое расположение обеспечивает накопление воды в колодцах при любом положении корпуса судна, например, при крене на любой из бортов или дифференте ( наклоне ) на нос или на корму.

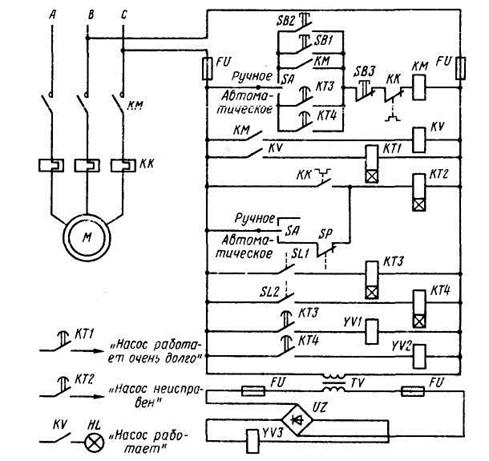

Рис. 11.5. Принципиальная схема автоматического управления электроприводом осушительного насоса

Элементы схемы

В силовой части схемы показаны:




1. А, В, С – питающие провода;

2. КМ – главные контакты линейного контактора КМ;

3. КК – нагревательные элементы теплового реле, предназначенного для защиты электродвигателя насоса от токов перегрузки;

4. М – асинхронный электродвигатель с короткозамкнутым ротором.

В схеме управления показаны:

1. переключатель видов управления SA, имеет 2 контакта и может занимать одно из

3-х положений: «выключено» ( как на схеме ), при котором работа насоса невозможна;

«ручное управление», при котором оба контакта переключаются в верхнее положение; «автоматическое управление», оба контакта переключаются в нижнее положение;

2. кнопки SB1 и SB2 «Пуск», для ручного пуска насоса с двух постов ( один пост

рядом с насосом в машинном отделении, второй – в коридоре вне шахты машинного отделения – используется для пуска, если нельзя попасть в машинное отделение, напри

мер, при пожаре );

3. кнопка SB3 «Стоп» в машинном отделении для остановки насоса;

4. SL1, SL2 – контакты реле уровня воды в колодцах; замыкаются при повышении уровня воды в колодце;

5. YV1, YV2 – катушки электромагнитных клапанов на всасывании из колодца ЛБ и ПБ;

6. YV3 – катушка электромагнитного клапана на сливе;

7. SP – контакты реле давления; при нормальном давлении воды на сливе разомкнуты,

при понижении давления до минимально допустимого замыкаются;

8. TV – понижающий трансформатор, для питания катушки сливного клапана YV3;

9. UZ – выпрямительный мостик, для получения постоянного тока катушки YV3;

10. KV – промежуточное реле для сигнализации о том, что насос работает и для включения реле времени КТ1;



11. КТ1 – реле времени с таймером, выдержка времени – 50 мин, для сигнализации о том, что насос работает дольше 50 мин;

12. КТ2 - реле времени с таймером, выдержка времени – 5-8 с, для сигнализации об

отключении насоса тепловым реле КК или о недопустимом снижении давления воды на сливе;

13. КТ3, КТ4 – реле времени с таймером, выдержка времени – 6-8 с, для исключения

ложных включений насоса при кратковременном повышении воды в колодцах, напри

мер, при качке;

14. FU – предохранители, для защиты цепей управления от токов короткого замыкания.

Для подготовки схемы к работе:

1. устанавливают переключатель видов управления SA в положение «ручное» или

«автоматическое»;

2. включают на распределительном щите автоматический выключатель ( на схеме не

показан ), при этом на линейных проводах А, В, С появляется напряжение 380 В.

Это напряжение с линейных проводов В и С поступает на первичную обмотку тран

сформатора TV, вследствие чего на вторичной обмотке появляется пониженное напряже-

ние, которое выпрямляется мостиком UZ и подается на катушку сливного клапана YV3, последний открывается.

Из сказанного следует, что сливной клапан открывается с момента подачи питания

на схему и вне зависимости от режима работы насоса – «ручное» или «автоматическое».
