Швартовные лебедки

Шпили

Шпили имеют вертикальное расположение грузовой оси (рис. 12.3). Основная часть редуктора и электропривод располагаются под па­лубой, что обеспечивает лучшую защищенность оборудования и удобст­во обслуживания.

Шпили выполняются или якорно-швартовными, имеющими якорную звездочку и швартовный барабан, или чисто швар­товными. В механизме наиболее употребителен червячный редуктор.

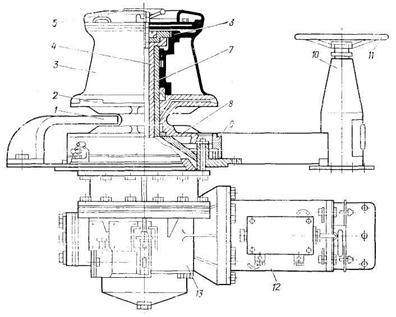

Рис. 12.3. Якорно-швартовный шпиль:

1 – скоба-отбойник; 2 – кулачковая муфта; 3 – турачек; 4 – пустотелый вал; 5 –

- маховик включения звездочки; 6 – зубчатая муфта; 7 – палубный стакан; 8 –

- цепная звездочка; 9 – ленточный тормоз; 10 – кнопка управления ленточным тормозом; 11 – маховик; 12 – электродвигатель; 13 – червячная передача

Швартовные лебедки предназначены в основном для швартовных операций. Ба-

рабан лебедки одновременно обеспечивает хранение швартовного каната. Электропривод лебедки может рабо­тать в режиме ручного, дистанционного или автоматического управле­ния.
