Недостатки литья в ОПГФ.
1. Однократность использования формы.
2. Высокий расход металла на литники, прибыли, выпоры.
3. Низкая точность и чистота поверхности, требуется механическая обработка.
4. Сложность в организации механизации и автоматизации процесса.
5. Нерентабельность изготовления отливок со сложной поверхностью из высоколегированных сталей.
6. Крайне тяжелые и вредные условия труда.
Метод наиболее рентабелен при единичном и мелкосерийном производстве крупных изделий со сравнительно простой поверхностью из чугуна и стали.
Суть метода заключается в заливке расплавленного метала в многоразовую стальную или чугунную форму и извлечении затвердевшей отливки.
Общий алгоритм кокильного литья. Цельный или разъемный кокиль покрывают изнутри антиадгезионным и термоизолирующим составом (окрашивают) и подогревают до температуры ~ 400 0С во избежание резкого перепада температур при заливке расплавленного металла. Затем устанавливают стержни и заливают расплавленный металл. После застывания металла отливку извлекают вытряхиванием или с помощью выталкивателя. Полученное изделие подвергают контролю, при необходимости – термической, а затем - механической обработке.
|
|

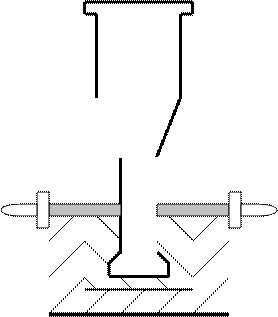

4212 3
1- клин
2- боковины
3- стержни
4- деталь
Кокиль для отливки поршней
Кокильным литьем получают изделия из цветных металлов и чугуна размером до 1000 мм и массой до 100 – 120 кг простой формы.
Стойкость кокиля зависит от следующих факторов:
- материал отливки;
- масса отливки;
- материал кокиля.
Для сравнения, можно отметить, что из одного чугунного кокиля можно получить несколько десятков тысяч изделий из олова или цинка, до 25 тыс. отливок из меди, до 5 тыс. отливок из чугуна.
В связи с тем, что стоимость кокиля довольно высокая, кокильное производство становится рентабельным при снятии с одного кокиля не менее 300 отливок.
