Последовательность проектирования водоснабжения. Расчет потребности в воде. Ресурсы и сети обеспечения водой

Временное водоснабжение и канализация на строительной площадке.

Временное водоснабжение и канализация предназначены для обеспечения производственных, хозяйственно – бытовых и противопожарных нужд.

Проектирование временного водоснабжения осуществляют в следующем порядке:

1. Определяют расчетную потребность.
2. Выбирают источники снабжения.
3. Намечают схему сетей.
4. Рассчитывают диаметры трубопроводов
5. Привязывают трассу, и сооружения на строи генплане.

Также, как и при разработке других временных устройств, следует предельно использовать постоянные источники и сети водоснабжения.

На стадии ПОС расчет потребности в воде производят по укрупненным показателям, на 1миллион лей сметной стоимости годового объема СМР с учетом района строительства по расчетным нормам.

На стадии ППР потребность слагается из учета расхода воды по группам потребителей, исходя из установленных нормативов удельных затрат.

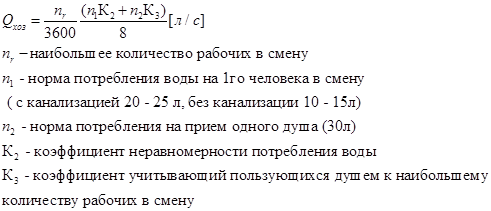

Суммарный расчетный расход воды () определяют по формуле:

Где ; ;- соответственно расход воды на производственные, хозяйственные и противопожарные нужды.

1,2 – коэффициент на неучтенные расходы воды.

- средний производственный расход воды на смену (Л)

- коэффициент неравномерности (производственные расходы 1,6, подсобные предприятия = 1,25)

8 – число часов работы в смену, 3600 – число секунд в часе

Минимальный расход воды для противопожарных целей определяется из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую струю, то есть

Если расход воды на противопожарные цели превышает потребность на производственные и хозяйственно бытовые, то расчет может быть произведен исходя из противопожарных нужд.

Источники временного водоснабжения:

1. Существующие водопроводы с устройством необходимых случаев дополнительных временных сооружений. (резервуары, водонапорные башни, насосные станции)
2. Проектируемые водопроводы при условии ввода их в эксплуатацию по постоянной или временной схеме в неообходимые сроки.
3. Самостоятельные временные источники водоснабжения (артезианские скважины)

Система водоснабжения зависит от конкретных условий и состоит из:

1) Водоприемник

2) Насосная станция для подъема воды к потребителям и на очистные сооружения

3) Очистные сооружения

4) Емкости для хранения запаса чистой воды

5) Водопроводы и водопроводные сети

Сети временного водопровода устраивают по кольцевой тупиковой или смешанной схемам.

Кольцевая схема с замкнутым контуром обеспечивает бесперебойную подачу воды при возможных повреждениях на одном из участков

Тупиковая схема состоит из основной магистрали, от которой идут ответвления к точкам водопотребления.

Смешанная схема имеет внутренний замкнутый контур, от которого прокладываются ответвления.

Диаметр водопроводной напорной сети можно определить по формуле:

,мм

Q_общ – суммарный расход воды

V – скорость движения воды по трубам (0,7 – 2 м/с)

Полученные значения должны быть округлены до ближайшего диаметра по стандарту. Диаметр наружного противопожарного водопровода принимают не менее 100 мм.
