Принцип действия импульсных РВ

Импульсные РВ подобны импульсным радиолокационным дальномерам. Блок-схема импульсного РВ приведена на рисунке 14.36. Его действие состоит в следующем. Модулятор, яв­ляясь задающим генератором, формирует запускающие им­пульсы с периодом повторения (рисунок 14.37). Эти импульсы поступают на генератор высокой частоты, который через пере­дающую антенну излучает в пространство зондирующие им­пульсы, а также на генератор строб-импульсов, который с не которой задержкой формирует, импульсы постоянной ам­плитуды и длительности _с. Отраженные от пели зондирующие) импульсы, спустя время ~, равное времени прохождения сигнала до цели и обратно, принимаются при емной антенной и поступают на смеситель

.

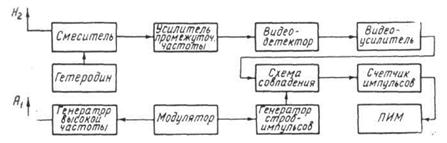

Рисунок 14.36. Блок-схема импульсного РВ

Рисунок 14.37. Временные диаграммы и сигналы импульсных РВ

Сюда же поступает сигнал гетеродинного генератора, поэтому на выходе смесителя

будет формиро­ваться импульс высокочастотных колебаний промежуточной ча­стоты.

Проходя усилитель промежуточной частоты, видеодетек­тор и видеоусилитель, сигнал от цели поступает на схему сов­падения. В этой схеме происходит сравнение времени запазды­вания сигнала с временем , формируемым генератором строб-импульсов. В начале работы взрывателя, то есть на боль­ших дальностях ракеты от цели, выполняется условие . По мере сближения ракеты с целью время т уменьшается, в то время как время остается постоянным. В некоторый момент, на некоторой дальности , эти времена сравняются и импульсы от цели будут совпадать с импульсами генератора строб-импульсов. В этот момент на выходе схемы совпадения будут появляться импульсы, поступающие на счетчик импуль­сов. При устойчивом приеме импульсов взрыватель срабатывает.

Срабатывание взрывателя происходит в момент выполнения условия , что дает

При узкой диаграмме направленности (рисунок 14.35) это соот­ветствует промаху ракеты, равному радиусу срабатывания взрывателя

. (14.41)

Общим недостатком импульсных РВ является возможность «просачивания» в приемник зондирующих импульсов, которые при совпадении со строб-импульсами могут вызвать преждевре­менное срабатывание взрывателя. Такая возможность сущест­вует при недостаточном разделении приемной и передающей антенн. Влияние «просачивающихся» зондирующих импульсов длительностью уменьшается при условии В соответствии с этим условием выражение (14.41) можно записать

. (14.42)

. В соответствии с принципом действия взрывателя на про­махах ракеты он не работает. Это означает, что вокруг цели образуется так называемая «мертвая» зона. Для се уменьшения в соответствии с (14.42) следует уменьшать дли­тельность зондирующих импульсов . Уменьшение жела­тельно также с точки зрения повышения помехозащищенности РВ и обеспечения увеличения мощности импульсных ГВЧ.
