Технология SDH

Технология SDH, как было отмечено в гл. 1, представляет собой современную концепцию построения цифровой первичной сети. В настоящее время эта концепция доминирует на рынке.

Сравнивая технологию SDH с технологией PDH, можно выделить следующие особенности технологии SDH:
• предусматривает синхронную передачу и мультиплексирование. Элементы первичной сети SDH используют для синхронизации один задающий генератор, как следствие, вопросы построения систем синхронизации становятся особенно важными;
• предусматривает прямое мультиплексирование и демультиплексирование потоков PDH, так что на любом уровне иерархии SDH можно выделять загруженный поток PDH без процедуры пошагового демультиплексирования. Процедура прямого мультиплексирования называется также процедурой ввода-вывода;
• опирается на стандартные оптические и электрические интерфейсы, что обеспечивает лучшую совместимость оборудования различных фирм-производителей;
• позволяет объединить системы PDH европейской и американской иерархии, обеспечивает полную совместимость с существующими системами PDH и, в то же время, дает возможность будущего развития систем передачи, поскольку обеспечивает каналы высокой пропускной способности для передачи ATM, MAN, HDTV и т.д.;
• обеспечивает лучшее управление и самодиагностику первичной сети. Большое количество сигналов о неисправностях, передаваемых по сети SDH, дает возможность построения систем управления на основе платформы TMN.Технология SDH обеспечивает возможность управления сколь угодно разветвленной первичной сетью из одного центра.

Все перечисленные преимущества обеспечили широкое применение технологии SDH как современной парадигмы построения цифровой первичной сети.

Выделим общие особенности построения синхронной иерерхии:
-- первая - поддержка в качестве входных сигналов каналов доступа только трибов(прим. от trib, tributary - компонентный сигнал, подчинённый сигнал или нагрузка, поток нагрузке) PDH и SDH;
-- вторая - трибы должны быть упакованы в стандартные помеченные контейнеры, размеры которых определяются уровнем триба в иерархии PDH;
-- третья - положение виртуального контейнера может определяться с помощью указателей, позволяющих устранить противоречие между фактом синхронности обработки и возможным изменением положения контейнера внутри поля полезной нагрузки;
-- четвёртая - несколько контейнеров одного уровня могут быть сцепленывместе и рассматриваться как один непрерывный контейнер, используемый для размещения нестандартной полезной нагрузки;
-- пятая - предусмотрено формирование отдельного поля заголовков размером 9*9=81 байт.

Как показано в гл. 1 (табл. 1.2), иерархия SDH включает в себя несколько уровней STM. В качестве примера использования уровней в сети SDH на рис.2.1 показана первичная сеть SDH, включающая кольца магистральной сети, построенной на потоках STM-16, региональных сетей, построенных на потоках STM-4,и локальных сетей с потоками STM-1.

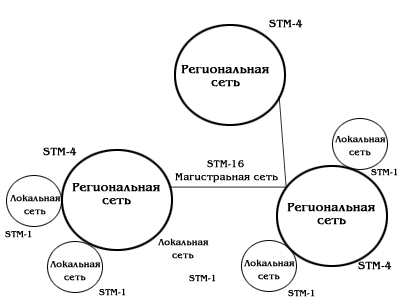

Рис.2.1. Пример первичной сети, построенной на технологии SDH

В процессе внедрения технологии SDH на первом этапе вероятно появление комбинированных сетей SDH/PDH. Технология SDH внедряется обычно в виде "островов", объединенных каналами существующей первичной сети (рис. 2.2). На втором этапе "острова" объединяются в первичную сеть на основе SDH. В результате на современном этапе необходимо не только рассматривать технологию SDH, но и ориентироваться на изучение комбинированных сетей и процессов взаимодействия SDH и PDH.

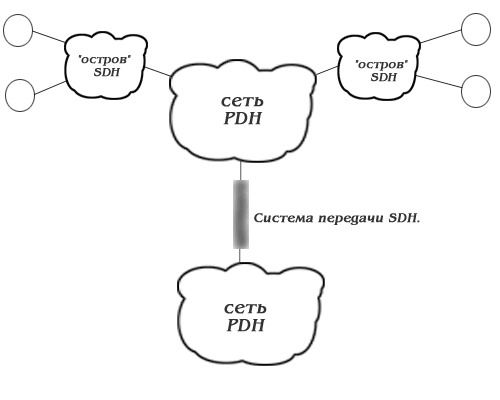

Рис.2.2. Пример комбинированной первичной сетиPDH/SDH

Технология SDH стандартизирована ITU-T(рис. 1.3). Ниже приведен полный перечень рекомендаций ITU-T, определяющих параметры первичной сети SDH (см. также Приложение).

Рекомендации по базовой структуре и электрическим параметрам интерфейсов G.702 Скорости цифровой передачи в системах PDH
G.703 Физические и электрические характеристики интерфейсов системы PDH
G.707 Скорости цифровой передачи в системах SDH
G.708 Структура интерфейса "сеть-сеть"(NNI)в системах SDH
G.709 Структура синхронного мультиплексирования

Рекомендации по параметрам сетевых элементов системы SDH
G.781 Структура рекомендаций по параметрам мультиплексорного оборудования систем SDH
G.782 Типы и основные характеристики мультиплексорного оборудования систем SDH
G.783 Характеристики функциональных блоков мультиплексорного оборудования систем SDH
G.784 Управление в сетях SDH

Рекомендации по структуре сетей SDH
G.803 Архитектура транспортной сети на основе Синхронной цифровой иерархии (SDH)

Рекомендации по параметрам оптических интерфейсов
G.957 Параметры оптических интерфейсов оборудования и систем, связанных с технологий SDH
G.958 Цифровые системы передачи на основе SDH и использования волоконно-оптических кабелей

Рекомендации по параметрам джиггера и вандера
G.823 Контроль параметров джиттера и вандера в цифровых системах передачи на основе иерархии потока 2048 кбит/с (PDH)
G.825 Контроль параметров джиттера и вандера в цифровых системах передачи на основе SDH

Рекомендации по параметрам ошибок в системах передачи SDH
G.826 Нормы на параметры ошибок в цифровых системах передачи со скоростью выше первичного потока для международного соединения

Рекомендации по параметрам и структуре системы управления (TMN)
М.30 Принципы глобальной системы управления (TMN)
G.773 Протокол интерфейса Q для управления системами передачи
