Оптико-механические дефлекторы

Оптико-механические колебательные дефлекторы (рис. 11.1, а) обычно состоят из ротора и укрепленного на нем зеркала, которое помещено в переменное магнитное поле. С ротором жестко свя­зана пружина, создающая вращательный момент. Для записи с постоянной линейной скоростью луча на фотоматериале управ­ление дефлектором должно осуществляться напряжением, из­меняющимся по определенному, например пилообразному, за­кону. Известные колеблющиеся дефлекторы обеспечивают угол отклонения до 30° при частоте колебаний в несколько сотен герц. Основной недостаток колеблющихся дефлекторов -относитель­но низкие скорости сканирования, причем чем больше размер зеркала, тем ниже скорость.

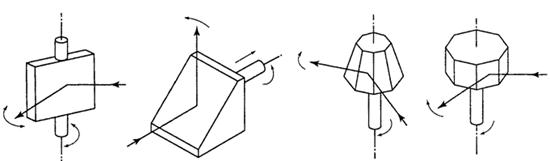

Рис. 11.1. Оптико-механические зеркальные дефлекторы.

Оптико-механические дефлекторы с вращающимися зерка­лами в зависимости от требований, предъявляемых к сканиру­ющему устройству, могут иметь одну или больше отражающих поверхностей.

Системы с одной отражающей поверхностью (рис. 2.39, б) дают наименьшую скорость сканирования, но обеспечивают наивысшее качество воспроизведения.

В большинстве лазерных сканирующих устройств применя­ются дефлекторы с несколькими отражающими поверхностями (гранями). Многогранные зеркальные дефлекторы могут быть либо пирамидальными, либо призменными (рис. 2.39, в, г). Мно­гогранные дефлекторы позволяют наиболее эффективно исполь­зовать время одного цикла сканирования (полезное время мо­жет достигать 90%), что обеспечивает высокую скорость скани­рования -до 50 Мбит/с, при высокой разрешающей способно­сти -до 40 тыс. элементов на строку. В лазерных сканирующих устройствах с большим форматом записи и высокой разрешаю­щей способностью обычно применяются зеркальные призмы или пирамиды с числом граней от 3 до 8. В некоторых высоко­скоростных печатающих устройствах для вывода текстовой ин­формации из ЭВМ число граней может достигать 36.

Из-за высокой частоты вращения зеркал их изготовляют из высокопрочных сплавов, обеспечивающих минимальную дефор­мацию граней под действием центробежных сил, причем грани располагают с высокой точностью (десятые доли угловой секунды).

В качестве опор многогранников используют сверхточные шариковые подшипники и подшипники на воздушной подушке.

Поверхности зеркал вращающихся дефлекторов делают либо плоскими, либо криволинейными. Криволинейные поверхнос­ти с фокусирующим объективом участвуют в фокусировке све­тового луча на светочувствительном материале.

Конструкция большинства дефлекторов является достаточ­но сложной, так как состоит из нескольких деталей, изготовлен­ных и собранных с высокой точностью.
