Построение схемы сборки

При составлении технологии сборочных работ изделие расчленяется на составные части (рис. 9.2):

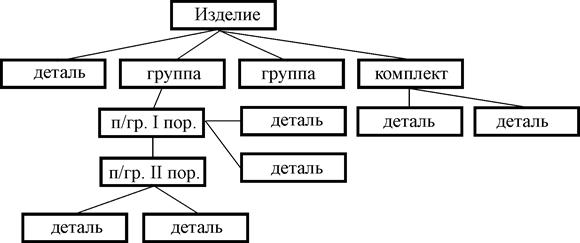

Рис.9.2. Расчленение изделия на составные части.

1) деталь – это часть изделия, изготовленная без применения сборочных работ;

2) узел – часть изделия, состоящая из двух и более деталей, объединенных между собой каким-либо способом;

3) группа – узел, входящий непосредственно в изделие;

Схема сборки – это условное изображение порядка комплектования изделия или отдельных сборочных единиц (рис. 9.3). Схема сборки нужна для составления технологии сборки изделия, она так же может служить основой для разработки планировки цеха.

Рис. 9.3 Пример схемы сборки

Разработка последовательности сборки должна производится следующим образом:

1. Выявляются базовые детали изделия и его составных частей.

2. Выявляются размерные цепи и их взаимосвязь

3. Выбирается метод решения размерных цепей

Если один элемент входит в несколько параллельных размерных цепей, то сборку начинают именно с этого элемента.

Если методы полной взаимозаменяемости не обеспечивают требуемую точность, а регулировку или пригонку применить невозможно, то прибегают к групповой взаимозаменяемости. Обычно это используется при решении трехзвенных цепей (вал, втулка, зазор). В этом случае необходимо обоснованно назначить количество групп, контрольно-измерительную оснастку и организовать комплектацию деталей перед сборкой.

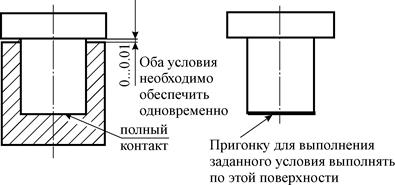

Если применяется метод компенсации или пригонки, то необходимо рационально выбирать компенсаторы (клинья, винты, прокладки) или обоснованно назначать припуск на пригонку, выбирая поверхности наиболее удобные для пригонки (рис..4).
