Красочный аппарат

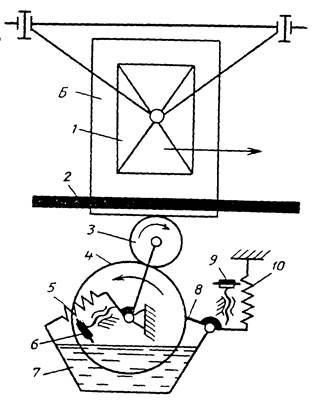

Рис. 94. Схема устройства красочного аппарата агрегата БЗР

Схема устройства красочного аппарата агрегата БЗР показана на рис. 94. Книжный блок Б, после обрезки повернутый головкой вниз, перемещается зажимом 1 конвейера мимо красочного аппарата. Краска на головку блока наносится красочным валиком 3, который получает ее от цилиндра 4, вращающегося против часовой стрелки в красочной ванне 7.

Толщина слоя краски на красочном цилиндре 4 регулируется ножом 8, который упруго прижимается к его поверхности пружиной 10. Винт 9 предназначен для установки необходимого зазора между ножом 8 и цилиндром 4. Красочный валик 3 пружиной 5 прижимается к обрезу блока. Положение валика 3 относительно блока регулируется винтом 6. При закраске блок с двух сторон поддерживается подпружиненными планками 2. Это необходимо для того, чтобы краска не проникала в глубь блока.

Красочные валики 3, так же как и клеевые, имеют двойной привод, за счет чего скорость движения блока и скорость вращения красочного валика 3 совпадают и краска наносится равномерно.
