Подготовка компонентов к монтажу

Подготовка компонентов включает в себя: распаковку; рихтовку (исправление ошибочно погнутых выводов), формовку, обрезку и лужение выводов; размещение компонентов в технологической таре (лентах, кассетах и т.д.).

На рис. 4.73 приведены схемы технологических операций подготовки компонентов с осевыми выводами к монтажу. Компонент 1 (рис. 4.73, а) фиксируется прижимом 2 и матрицей 3. При движении пуансо

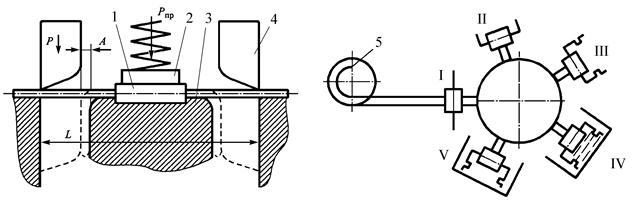

Рис. 4.73. Схемы подготовки компонентов с осевыми выводами к монтажу: а – обрезка и формовка выводов в штампе; б – автоматическая подготовка компонентов

нов 4 происходит вначале обрезка выводов в размер L, а затем – формовка их по матрице. Зазор А равен диаметру вывода. В автоматических установках (рис. 4.73, б) компоненты загружаются в вибробункер (или кассету) 5, откуда поштучно поступают к многопозиционной установке роторного типа. В позиции I происходит загрузка компонента, далее в позиции II выводы формуются и обрезаются, на позиции III выполняется зигформовка, на IV – выводы облуживаются и на V – компонент поступает в тару для дальнейшего использования.

Компонентов для поверхностного монтажа поступают от изготовителя с уже оформленными выводами.
