Машины для отделки полов

Деревянные, мозаичные, а также полы из полимерных материалов после укладки обрабатывают для придания им гладкости. Отделка паркетных и других деревянных полов состоит из строгания, шлифования и полирования.

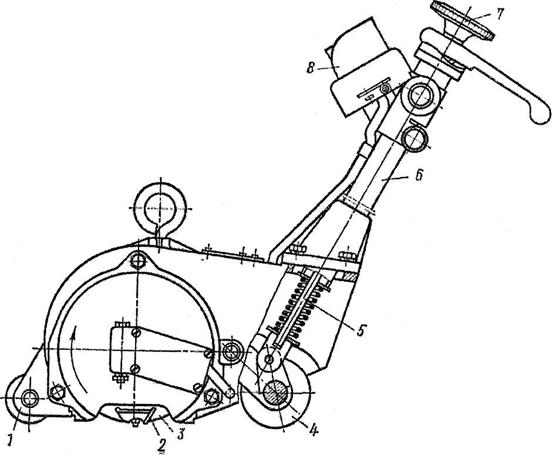

Рис. 12.28Машина для строгания паркетных полов.

Машина для строгания паркетных полов показана на рис, 12.28. Рабочим органом служит ножевой барабан 3, на котором закреплены ножи 2 (обычно два). Барабан является одновременно обращенным ротором электродвигателя. Статор электродвигателя установлен на валу, закрепленном в боковых крышках корпуса. Кроме ножей на барабане закреплена крыльчатка — вентилятор для отбрасывания стружки в сторону. Ходовая часть машины состоит из одного переднего 1 и двух задних роликов 4. Регулирование толщины снимаемой стружки осуществляется поднятием или опусканием оси ротора при помощи тяги 5, перемещаемой гайкой 7.

На рукоятке б установлен выключатель 8.

Мощность привода таких машин 1,5—2 кВт, производительность составляет 15—20 м 1ч. масса 45—60 кг.

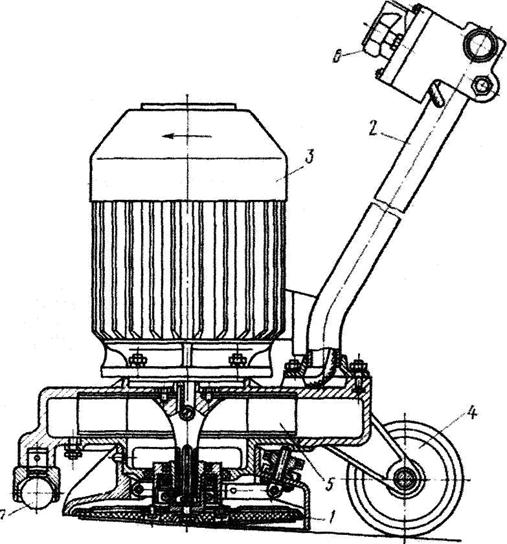

Рис. 12.29 Паркетошлифовальная машина.

Паркетошлифовальная машина (рис. 12.29) имеет рабочий орган в виде фибрового шлифовального диска 1 диаметром 200—250 мм, установленного под углом З^р к обрабатываемой поверхности. Такое положение диска предохраняет его от перегрева и обеспечивает лучший отсос пыли вентилятором 5. Диск приводится во вращение электродвигателем 3. Ходовая часть состоит из одного переднего ролика 7, который может свободно поворачиваться, и двух задних роликов 4. На рукоятке 2 установлен выключатель 1.

Мощность таких машин составляет 1,5—2,0 кВт, производительность 40—60 м²7ч, масса 35— 45 кг.

Бетонные полы затирают сразу же после вакуумной обработки. Для грубого заглаживания поверхностей бетонных и мозаичных полов применяют трёх- и четырёхлопастные машины со сменными лопастями различной ширины. Широкие лопасти используют для затирки, а узкие -для железнения поверхности бетона.

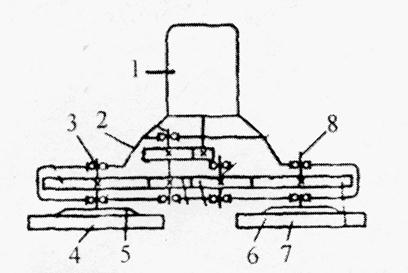

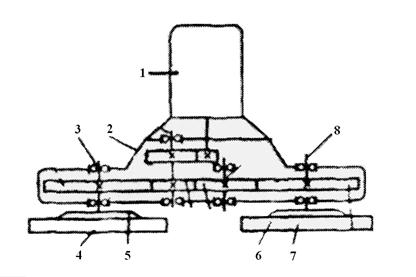

Рис. 12.30 Кинематическая схема дисковой затирочной машины.

Для более качественной отделки полов применяют дисковые затирочные машины (рис. 12.30 ) с двумя вращающимися навстречу друг другу рабочими дисками 4 и 7 из древесностружечных плит. Для самоустановки дисков в плоскости вращения они соединены с валами 3 и 8 редуктора 2 резиновыми мембранами 5 и 6. Рабочие диски приводятся в движение от асинхронного электродвигателя 1 через редуктор 2. Пульт управления с пакетным выключателем и краном для подачи воды в зону обработки установлены на рукоятке, закрепленной на корпусе машины.
