Учет приведенной статической характеристики при анализе
Учет влияния статической характеристики двигателя на закон движения машины можно проводить различными методами:
- совместным решением уравнения движения с уравнением статической характеристики;
- последовательным приближением (на первом этапе решается задача для сил зависящих только от положения, на втором и последующих учитывается статическая характеристика двигателя).

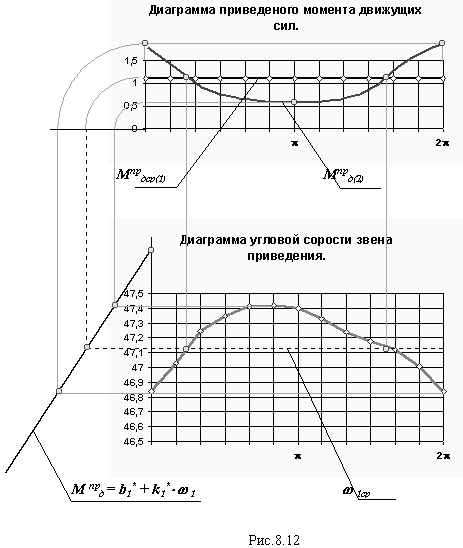

Рассмотрим решение задачи методом последовательных приближений для машинного агрегата с приводом от асинхронного электродвигателя (пример с поршневым насосом в лекции 6). При первом приближении решается задача определения закона движения без учета статической характеристики, по алгоритму описанному в предыдущем разделе. Затем определяется приведенная статическая характеристика и по ней определяются значения движущего момента при каждом значении угловой скорости, рассчитанной на первом этапе (при первом приближении). По этим значениям момента строится диаграмма движущего момента второго приближения Мпрд(2), затем определяется суммарная работа, кинетическая энергия первой группы звеньев и угловая скорость звена приведения при втором приближении. Далее эти действия повторяются пока различия между результатами расчета на последующем этапе будут отличаться от результатов предыдущего на величину меньшую заданной погрешности. На рис. 8.12 показано графическое решения задачи при втором приближении.
|
|
|
|
