Постановка задачи минимизации в геометрической форме


Обозначим через Еn множество всех наборов из 0 и 1. Это множество будем рассматривать как множество всех вершин единичного n –мерного куба. Само множество Еn будем называть единичным n – мерным кубом. Количество вершин куба Еn равно 2n.

0-мерный куб – это одна вершина или точка.

Одномерный куб – Е1 , множество вершин {(0), (1)}:

Двухмерный куб – Е2 , множество вершин {(00), (01), (10), (11)}:

Трехмерный куб – Е3 , множество вершин {(000), (001), (010), (001), (110), (011), (101), (111)}:

Четырехмерный единичный куб – Е4 :

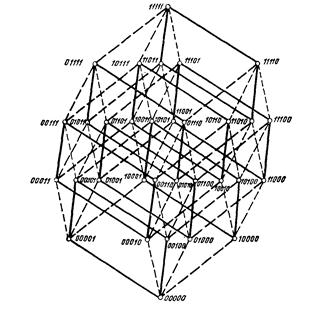

Пятимерный единичный куб – Е5 :

Заметим, что наборы , соответствующие соседним вершинам куба, т.е. вершинам, которые соединяются ребром, отличаются значением только какой –либо одной координаты, как соседние ячейки карты Карно.

Далее введем понятие грани куба.

Пусть si1 , si2, si3,…, sir фиксированная система чисел из 0 и 1 такая, что Множество всех вершин куба Еп таких, что ai1= si1 , ai2 =si2, ai3= si3,…, air= sir называется (n –r) – мерной гранью.

Введем в рассмотрение множество Nf всех вершин куба таких, что По этому множеству можно однозначно восстановить саму функцию.

Пример: Функции f(x, y, z) соответствует множество Nf = {(000), (100), (101), (110), (111)}.




По данному множеству восстановим булеву функцию:

Графическое представление множества Nf :

Рассмотрим какую –либо элементарную конъюнкцию К из ДНФ функции n –переменных, состоящую из r множителей. Сопоставим ей множество таких наборов, при которых эта конъюнкция равна 1. Обозначим это множество Nk. Полученное таким образом множество называется (n –r) –мерной гранью куба Еn . Количество множителей – r в конъюнкции называется ее рангом . Ранг конъюнкции является и рангом соответствующей грани.

Пример: Дана ДНФ каrой-либо фукнции f(x, y, z) :

Составим для каждой конъюнкции множество Nki:

Nk1= {(100), (101)} – это 3-2=1 – одномерная грань трехмерного куба, ранг равен 2;

Nk2= {(010), (110), (011), (111)} – это 3-1 = 2 – одномерная грань трехмерного куба, ранг - 1;

Nk3= {(011)} – это 3-3=0 – нольмерная грань трехмерного куба, ранг -3.

Легко заметить, что чем меньше ранг конъюнкции. Тем больше мерность соответствующей грани.

Свойства соответствия между f и Nf:

Если f(x1, x2, …, xn) = g(x1, x2, …, xn)Vh(x1, x2, …, xn), то:

1. Ng Í Nf , Nh Í Nf;

2. Nf = Ng È Nh .

В частности следует. Что если f – есть ДНФ: f = К1V К2 V…VКs, то из указанных свойств следут, что Nki Í Nf, т.е. Nki – это грань расположенная внутри множества Nf и :

Nf = Nk1È Nk2 È…ÈNks, т.е. множество Nf покрывается гранями Nk1, Nk2 ,…,Nks .

Если грани Nki имеют ранги ri (i = 1-s), то ранг всего покрытия равен

Теперь сформулируем задачу минимизации в геометрической форме (задача о покрытии):

Найти для данного множества Nf такое покрытие гранями Nki, чтобы его ранг был наименьшим.

Пример:

Составим множество Nf ={(000), (100), (101), (110), (100)}



Данное множество имеет точечное покрытие, соответствующее СДНФ, состоящее из 5 нольмерных граней. Используя закон склеивания можно минимизировать СДНФ. Графически эту задачу можно решить так: объединить вершины из множества Nf по возможности в грани большей мерности, а значит меньшего ранга. Покажем это на рисунке:





Вершины нижнего основания можно объединить в одну двухмерную грань {(100), (110), (010), (000)}, которой соответствует конъюнкция ; соседние вершины (100) и (101) соединим в одну одномерную грань {(100), (101)}, которой соответствует конъюнкция

Значит, данное множество имеет еще одно покрытие одной двухмерной и одной одномерной гранями, а СДНФ равносильна ДНФ: v
