Метод стрелочных диаграмм


Метод стрелочных диаграмм – это метод построения сетевых диаграмм

расписания проекта, в котором операции представляются в виде дуг, которые

соединяются в узлах, показывающих их зависимости. На рис. 6-6 показана

простая логическая сетевая диаграмма, построенная при помощи метода

стрелочных диаграмм.

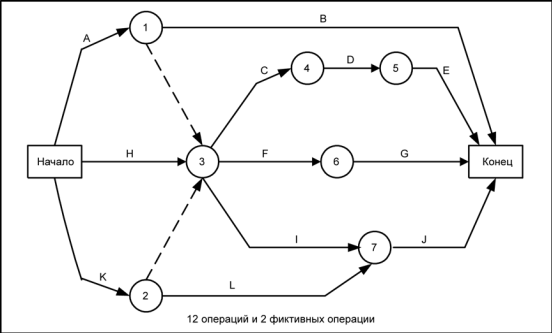

Рисунок 5.2. Метод стрелочных диаграмм

Чтобы создать сетевую модель, пользуясь формой «работы на дугах», надо мыслить 3-мя понятиями: событие, работа и зависимость.

  • Работой называют производственный процесс, требующий затрат времени и ресурсов.
  • Всякая работа на сетевом графике ограничена двумя событиями. Они связывают работы в единую сеть. Событие не имеет продолжительности, так как оно фиксирует результат работы.
  • Зависимость (или фиктивная работа) отображает логическую зависимость одной работы от другой и изображается пунктирной стрелкой.

Давайте вдумаемся. Сетевая модель связывается через события – то есть, через конкретные результаты.
