Лекция 11. Расчет режима линии электропередачи

План

1. Расчёт по данным в начале ЛЭП.

2. Расчёт по данным в конце ЛЭП.

3. Расчёт режима ЛЭП при известном напряжении в начале.

4. Анализ режима холостого хода ЛЭП.

5. Расчёт установившегося режима разомкнутой электрической сети

при известном напряжении в конце сети и нагрузках в узлах.

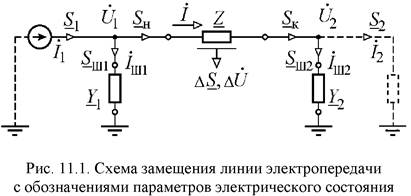

Определим параметры установившегося режима линии электропередачи, используя алгоритмы и соотношения, рассмотренные в лекции 10 для звена электрической сети. В отличие от предыдущего анализа линия электропередачи представлена П-образной схемой замещения (рис. 11.1) с поперечными элементами, в общем случае комплексными проводимостями (шунтами):

Изложение ведется применительно к активно-ёмкостной проводимости. При её активно-индуктивном характере следует заменить знак перед реактивной проводимостью.

Применительно к обозначениям на схеме замещения рис. 11.1 рассмотрим характерные случаи расчета с одновременной иллюстрацией алгоритмов в токах и мощностях.
