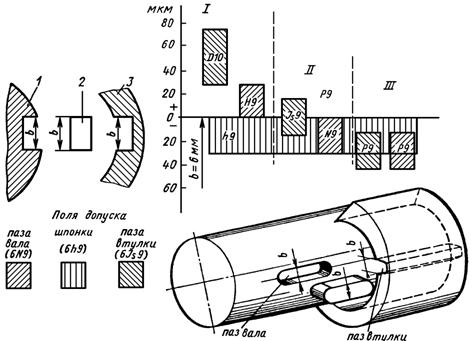

Рис. П1.6. Расположение полей допусков трех видов соединения с призматической шпонкой: 1 - вал; 2 - шпонка; 3 - ступица.
|
Шпоночное соединение - соединение вала с деталью, передающей вращающий момент (шкивом, шестерней, звездочкой и т.п.), посредством закладной детали - шпонки, помещаемой в совмещенные пазы соединяемых деталей. Призматические, сегментные, клиновые итангенциальные с прямоугольным поперечным сечением шпонки стандартизованы.
Шпоночные соединения подразделяют на ненапряженные (с призматическими и сегментными шпонками) и напряженные (с клиновыми и тангенциальными шпонками). Ненапряженные соединения передают только вращающий момент, напряженные кроме момента могут передавать и осевую нагрузку.
За номинальный размер шпоночного соединения принимают размер b, равный ширине шпонки, пазов под шпонку на валу и во втулке. Предусмотрены три вида соединений (рис. П1.6, табл. П1.12): I - свободное для получения посадок с гарантированным зазором, обеспечивающим нормальную работу соединения с направляющими и скользящими шпонками, а также облегчение сборки соединения с высокой твердостью поверхностей; II - нормальное для получения соединений в условиях серийного и массового производства; III - плотное для получения неподвижных соединений с напрессовкой деталей в условиях мелкосерийного и штучного производства, а также для повышения надежности соединения при реверсивных нагрузках.
Таблица П1.12
Поля допусков и предельные размеры (мм) шпонки и пазов на валу и во втулке
| Диаметр вала d, мм | Высота шпонки h (t) | Поле допуска шпонки по размерам | Поле допуска паза по размеру b | Предельные отклонения | |||||||||||
| на валу | во втулке | ||||||||||||||
| от | до | от | до | ширина b | высота h (t) | длина l | I | II | III | I | II | III | глубины паза | угла наклона шпонки | |
| вала t1 | втулки t2 | ||||||||||||||
| Соединение с призматической или клиновой шпонкой | |||||||||||||||
| h9 | h9 | h14 | H9 | N9 | P9 | D10 | Js9 | P9 | +0,1 0 |
| |||||
| h11 | +0,2 0 | ||||||||||||||
| +0,3 0 | |||||||||||||||
| Соединение с сегментной шпонкой | |||||||||||||||
| 1,4 | 3,7 | h9 | h11 | h12 | -- | N9 | P9 | -- | Js9 | P9 | +0,1 0 | +0,1 0 | -- | ||
| 3,7 | 7,5 | +0,2 0 | |||||||||||||
| 7,5 | +0,3 0 | ||||||||||||||
| +0,2 0 | |||||||||||||||
| Соединение с тангенциальными шпонками | |||||||||||||||
| -- | h11 | -- | -- | -- | +0,2 0 | 0 -0,2 |
| ||||||||
| +0,3 0 | 0 -0,3 | ||||||||||||||
| +0,4 0 | 0 -0,4 |
Длину призматической или клиновой шпонки выбирают из ряда целых
чисел (в мм): 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200, 220, 250, 280, 320, 360, 400, 450, 500. Длина тангенциальной шпонки должна быть на 10-15% больше длины ступицы или детали, установленной на валу.
