Рамы всех тележек замкнутой формы, сварные, коробчатого сечения, выполнены из низколегированной малоуглеродистой стали 09Г2Д. Являются несущими элементами конструкции моторных и не моторной тележек и представляют собой жесткие сварные конструкции коробчатого сечения. Рама предназначена для восприятия и перераспределения вертикальных нагрузок и продольных сил.

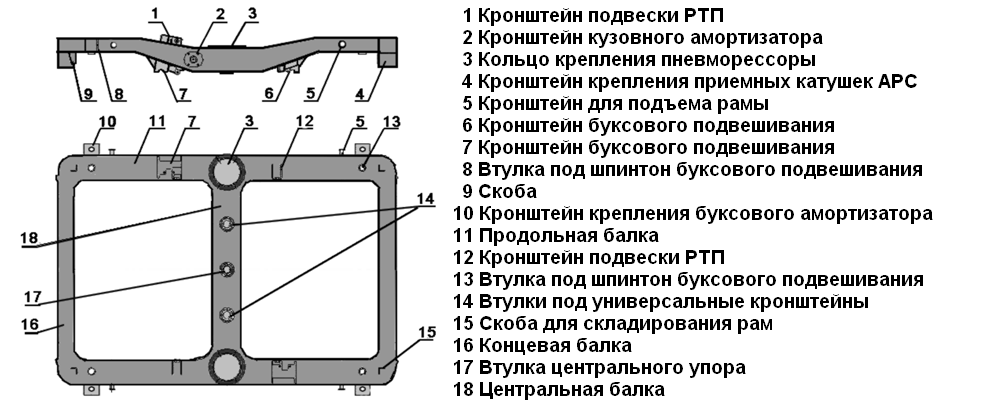

Рис 16. Рама моторной тележки |
Рама моторной тележки состоит из центральной балки, двух продольных балок и двух концевых балок. На центральной балке рамы имеются кольца для установки и крепления пневморессор центрального пневматического подвешивания и отверстие под центральный упор для установки и крепления горизонтальной тяги, которая вторым концом закреплена на раме кузова. На этой балке также имеются отверстия для установки элементов подвешивания тяговых приводов (редукторов с электродвигателями) с одной стороны. С другой стороны с помощью регулировочных тяг тяговые приводы крепятся к концевым балкам.
|
|
На продольных балках крепятся сферические шарниры букс и буксовые амортизаторы.
В конструкции рамы предусмотрены различные кронштейны, втулки и другие силовые элементы для установки и крепления оборудования тележки и других систем, смонтированных на тележках.

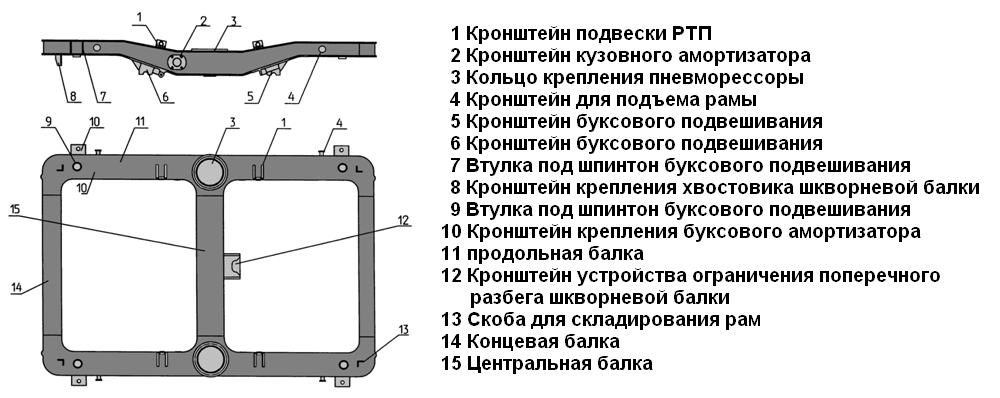

Рис 17. Рама промежуточной тележки |
На центральной балке рамы не моторной тележки отсутствуют отверстия под центральный упор и установку элементов подвески тяговых приводов, а на концевых балках – кронштейнов также для крепления тяговых приводов с другой стороны.
Кроме того, на продольных балках предусмотрены специальные кронштейны для установки штанг, к которым крепятся центральные амортизаторы, а на одной из концевых балок предусмотрен кронштейн для крепления центральной балки подвешивания головной и концевой секций кузова. На раме немоторной тележки предусмотрены также элементы под установку межсекционного перехода.
