Требования, предъявляемые к колесным парам


1.Равномерный прокатколеса по кругу катания для всех колесных парах не более 5 мм, для первых колесных пар головных вагонов не более 3 мм, а также с разницей прокатов на одной колесной паре не более 2 мм.

Прокат по поверхности катания колеса образуется вследствие его трения о рельсы. Практически принято считать, что 1мм проката обода цельнокатаного колеса возникает в среднем после пробега колёсной парой 30000 км. При значительном прокате вершина гребня колеса, опускаясь, приближается к подошве рельса и тем самым может разрушить муфту болтового крепления рамного рельса и контррельса на стрелочных переводах, болты крепления стрелочных накладок, а также другие детали пути, что создаёт угрозу для безопасности движения поездов. Прокат измеряется абсолютным шаблоном.

Рис 23. Прокат колеса

2.Неравномерный прокат по кругу катания для всех колесных пар не более 0,7 мм, для первых колесных пар головных вагонов не более 0,5 мм.

3.Вертикальный подрез гребня на высоте более 18 мм.(контролируется шаблоном) или остроконечный накат.

Вертикальный подрез гребня является следствием нарушения нормальных условий работы колёсных пар. Подрез гребня особенно часто образуется:




ü у четырёхосных вагонов, имеющих большую разность баз боковых рам тележек;

ü при большой разности диаметров колёс, насаженных на одну ось;

ü если имеется перекос рамы тележки;

ü

Рис 24. Остроконечный накат
от несимметричной насадки колёс на оси.

При наличии остроконечного наката в верхней части гребня, независимо от высоты подреза и толщины гребня, колёсная пара в эксплуатацию не допускается.

Опасным для движения является также вертикальный подрез и остроконечный накат

гребня, так как при этом может произойти накатывание колеса на остряк или взрез

стрелки, что приведет к сходу вагона с рельсов.

4.Толщина гребня колеса – менее 25 мм и более 33 мм – при измерении его на расстоянии 18 мм от вершины гребня.

Износ гребня образуется от соприкосновения с рельсом вследствие извилистого движения колёсной пары на прямых участках пути и при прохождении вагона по кривым. Измерение толщины и подреза гребня необходимо для обеспечения безопасности движения. Превышение толщины гребня сверх установленных размеров может вызвать ослабление крепления частей стрелочного перевода на шпалах, преждевременный их износ, износ гребня, а в ряде случаев и сход вагонов с рельсов. Кроме того, в тонком гребне могут возникнуть трещины и отколы.

5.Ползун (выбоина, лыска, навар) на поверхности катания в эксплуатации не более 0,3 мм.

Скорости перегонки состава с ползунами выше установленной нормы:

· До 1 мм. скорость не ограниченна.



· От 1 мм – 2,5 мм скорость не более 35 км/ч

· От 2,5 мм – 4 мм. скорость не более 15 км/ч

· От 4 мм. движение допускается на ложных тележках со скоростью не более 10 км/ч по стрелочным переводам не более 5 км/ч.

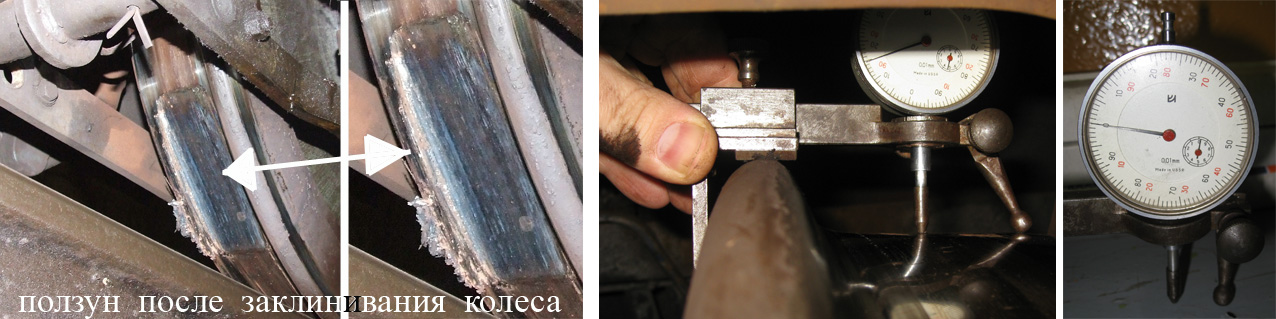

Рис 25. Ползун
Ползуны (выбоины) образуются на поверхности катания колёс при их скольжении по рельсам в случае заклинивания колёсных пар. Ползуны во время движения вагона вызывают удары, разрушительно действующие на рельсовый путь, колёсные пары и ходовые части. Поэтому колёсные пары с роликовыми подшипниками, имеющие ползуны более 0,3 мм, для работы под вагонами не допускаются.

Рис 26. Смещение металла
Навар - смещение металла обода колеса высотой более допустимой. Причиной возникновения навара является: интенсивная пластическая деформация металла при кратковременном заклинивании колёс (юз) с появлением на поверхности катания чередующихся сдвигов “V” образной формы. Заклинивание колеса сопровождается значительным нагревом металла, что приводит к закалке поверхности круга катания вследствие быстрого охлаждения.

6.Трещина или расслоение в любом элементе, плена, откол или раковина в бандаже или ободе, сетка трещин выше установленных норм.

Раковины в колёсах являются следствием неметаллических включений (шлак, песок) внутрь металла, которые обнаруживаются на поверхности катания колеса после её истирания или обточки.

7.Сдвиг колесных центров, колес, зубчатых колес.

Ослабление и сдвиг колеса на оси могут произойти от неправильного натяга, допущенного при напрессовке колеса на ось, грубой и неправильной расточки ступицы колеса и обточки подступичной части оси. Признаками ослабления насадки ступицы является выступление ржавчины или масла у ступицы с внутренней стороны колеса, трещина краски по всему периметру в соединении со ступицей.



Рис 27. Сдвиг ступицы колеса

8.Ширина бандажа или обода – более 133 мм и менее 126 мм. Уширение (раздавливание) бандажа или обода у наружной грани не более 3 мм.

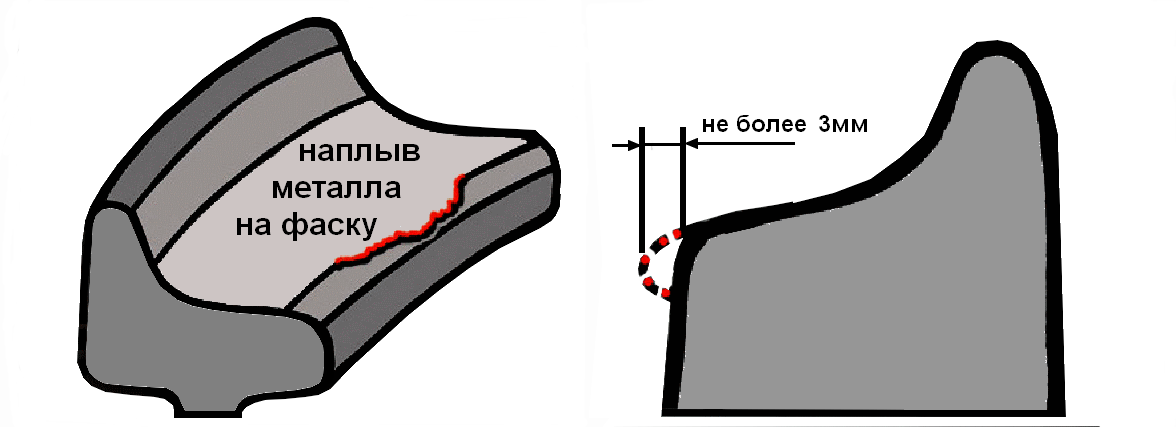

Рис 28. Наплыв металла

При мягком металле обода колеса у наружного края поверхности катания может образоваться значительный наплыв металла.

9.Расстояние между внутренними гранями колес более 1443 мм или менее 1437 мм. У колесных пар под тарой не менее 1435 мм.

10.Отдельные выкрашивания суммарной общей площадью более 200 мм2, глубиной более 1 мм.

11.Разница диаметров колес моторных колесных пар по кругу катания:

· одной колесной пары не более 2 мм.

· колесных пар одной тележки не более 8 мм.

· колесных пар разных тележек одного вагона не более 8 мм.

12. Разность диаметров колес не моторных колесных пар по кругу катания:

· одной колесной пары не более 2 мм.

· колесных пар одной тележки не более 10 мм.

13.Диаметр колес по кругу катания не менее 810 мм (у новых колесных пар 860)

Измерение диаметров колес, насажанных на одну ось, необходимо для обеспечения

правильного расположения колесной пары в колее, поскольку при различных диаметрах

колес увеличивается их проскальзывание, и появляются перекосы колесной пары во

время движения. В результате этого происходит неравномерный прокат поверхности

катания колес, подрез гребня, износ других деталей ходовых частей и дополнительное

скручивание оси.

14.Следы контакта с электродом, вкрапление меди в основу металла, электроподжог, трещина в любой части оси.

15. Отслоение, выпучивание, трещинообразование резины сферических, резинометаллических шарниров поводковых муфт передаточного механизма.
