Буксовый узел


Буксы служат для передачи веса кузова с тележками на шейки оси колесных пар, передачи тяговых и тормозных усилий от колесных пар на рамы тележек, служат кронштейнами для токоприемников.

На осевых шейках колесной пары установлены буксы, каждая из которых имеет по два цилиндрических роликовых подшипника с установленными между ними кольцами. В стакане буксы установлены тарельчатая шайба , крышка, лабиринтное кольцо , а на оси - воротник. Такое устройство позволяет удерживать смазку в буксах.

Допустимая в эксплуатации температура нагрева корпуса буксы в зоне подшипников: 35°С от температуры окружающей среды. В буксовый узел закладывается смазка марки ЛЗ- ЦНИИ. В качестве её заменителя применяется смазка марки 1-13 жировая. Смазка закладывается в количестве 1-1,3 кг. На буксах имеются масленки, через которые пополняется смазка. Буксы, установленные на оси колесной пары, удерживаются от осевых перемещений через тарельчатые шайбы и кольца четырьмя болтами. Под болты установлены отгибные шайбы, которые предохраняют их от отворачивания.

Рис 43. Буксовый узел

Сферический шарнир своими валиками крепится к кронштейнам рамы тележки, а второй конец буксы служит для установки пружин и крепления амортизатора. На одной из букс колесных пар всех тележек устанавливаются токоотводы типа УТ-01 У2, на другой – датчик устройства «противоюза».

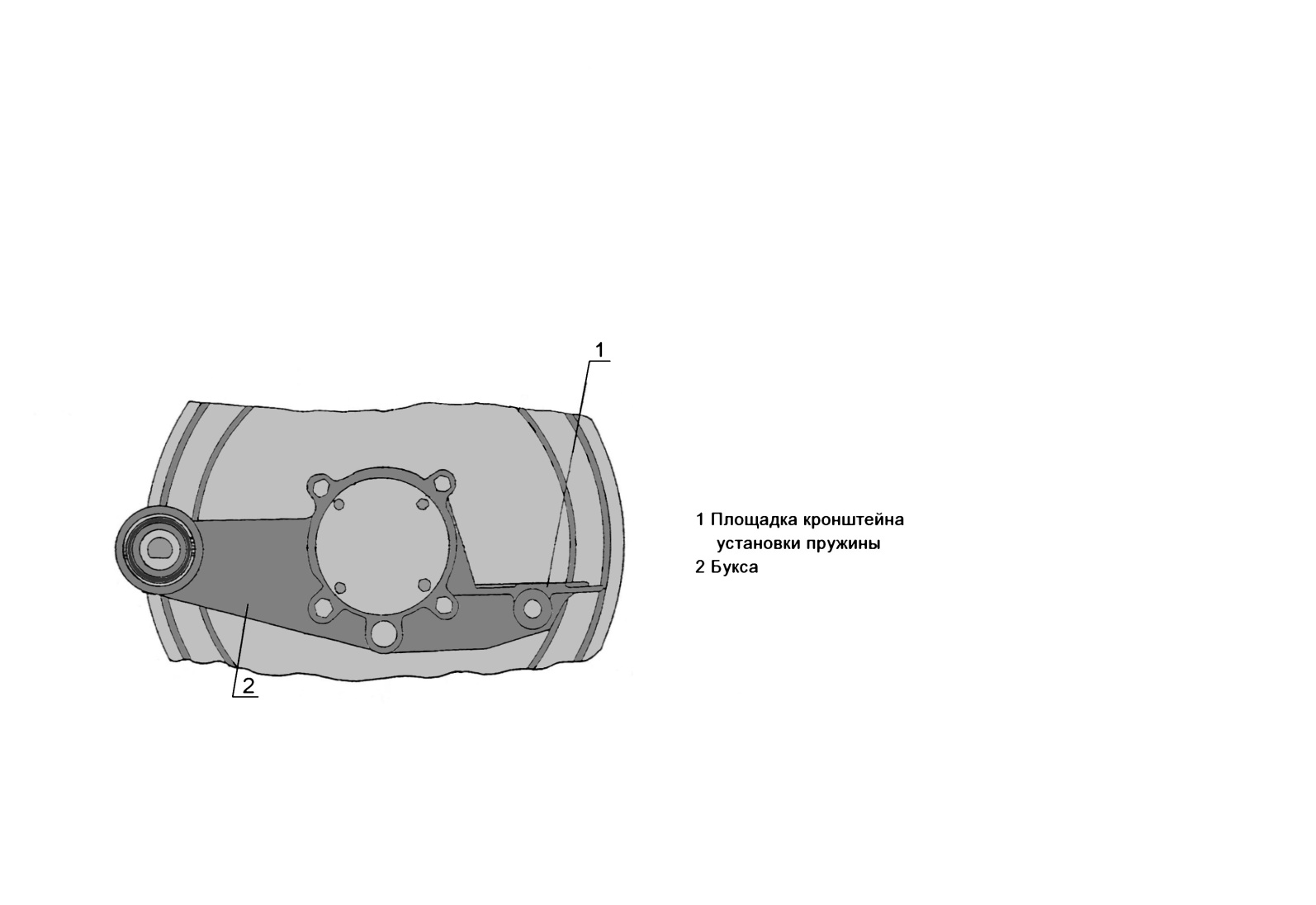

Рис 44. Корпус буксового узла

Нумерация колёсных пар и букс

Номер 1 присваивается первой колёсной паре со стороны кабины управления на вагонах 81-740.4 или со стороны приборного отсека на вагонах 81-741.4. Номера остальным колёсным парам присваиваются последовательно.

Нумерация букс производится в следующем порядке:

1,3,5,7,9,11 – левая сторона вагона относительно первой колёсной пары.

2,4,6,8,10,12 – правая сторона вагона относительно первой колёсной пары.

Элементы колёсной пары, расположенные со стороны выходного вала и редуктора, именуются «первыми» (1 колесо и т.д.), а с противоположной стороны «вторыми».

Одним из признаком неисправности буксового узла является повышенный нагрев буксы. При возникновении неисправностей в подшипниках качения работа буксовых узлов характеризуются двумя стадиями.

На первой стадии температура букс с дефектными подшипниками в течении какого-то времени не превышает температуру букс с исправными подшипниками.

На второй стадии температура этой буксы резко повышается и уже появляется угроза безопасности движения.

Выявить такой буксовый узел можно по некоторым признакам:

  • на корпусе буксы появляются окалина
  • от буксы идет дым светло-голубого цвета
  • специфический запах сгоревшей смазки.

Чрезмерное нагревание буксовых узлов может быть последующим причинам: недоброкачественность и недостаточное количество смазки, повреждение роликовых подшипников, неправильной сборкой подшипников и других деталей узла.

Нормальным считается такой нагрев буксы, когда рука свободно выдерживает прикосновение к ней. Температура букс должна быть примерно одинаковой и не превышать температуру окружающей среды.
