В состав привода тягового входят тяговый электродвигатель, редуктор и другие его элементы, обеспечивающие передачу вращающего момента от электродвигателя на колесную пару.

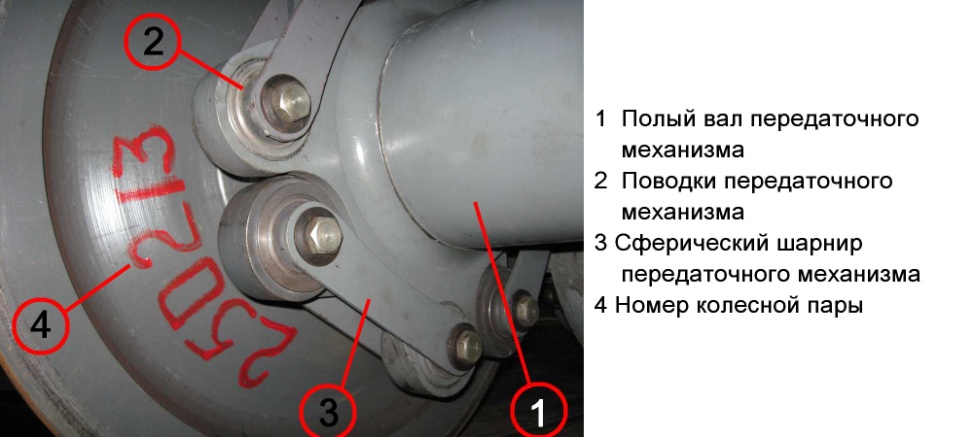

| Рис 45. Второе колесо |

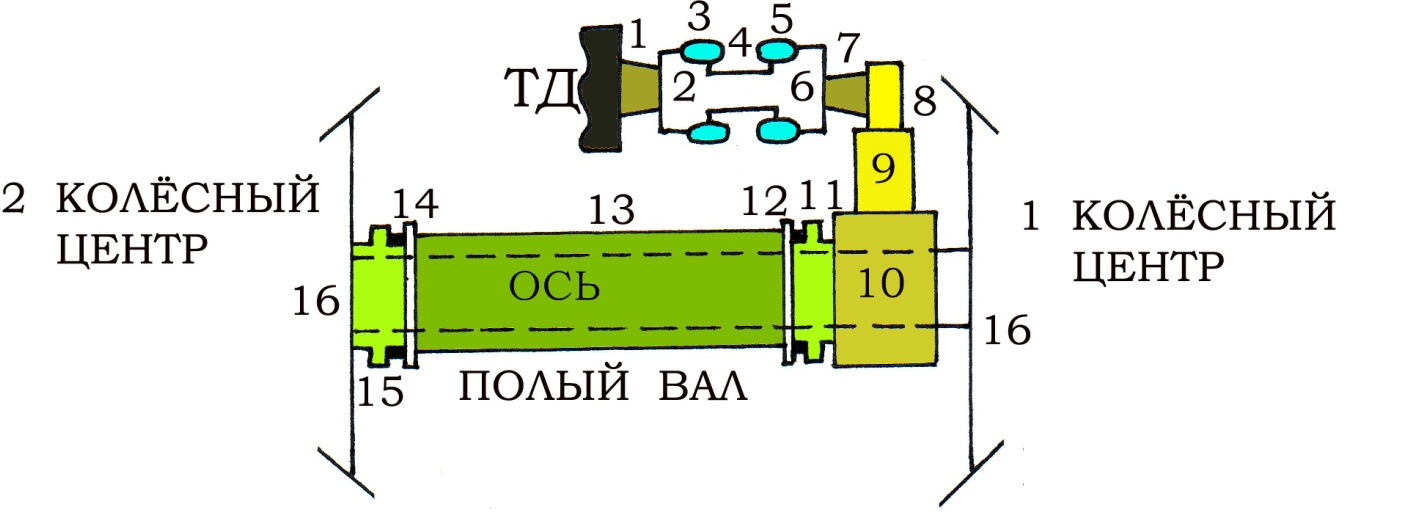

Передача вращающего момента осуществляется по схеме: вал ротора электродвигателя 1 - ведущий диск 2 – палец и упругая втулка 3 - обойма 4 - упругая втулка и палец 5 - диск ведомый компенсационной муфты 6 – вал ведущей шестерни 7 – шестерня редуктора 8 – паразитная шестерня 9 - выходной вал с зубчатым венцом 10 – фланец выходного вала редуктора 11 – фланец полого вала передаточного механизма 12 – полый вал 13 - фланец полого вала передаточного механизма 14 – фланец второго колеса 15 - второе колесо - ось колесной пары – первое колесо.
На тележке моторной установлено два тяговых привода с электродвигателями, редукторами и передаточными механизмами. Крепление приводов к концевым балкам рамы осуществляется с помощью регулировочных тяг, которыми регулируется расстояние между осью колесной пары и выходным валом. Редуктор крепится к концевой балке с помощью регулировочных тяг. Крепление тяг выполнено шарнирным.
Рис 46. Передаточный механизм
