Общие вопросы. Ременная передача относится к передачам с гибкой связью

Ременная передача относится к передачам с гибкой связью. Состоит из двух шкивов (ведущего и ведомого), соединенных бесконечным ремнем, предназначена для передачи крутящего момента с одного вала на другой (рис. 10.1). Передача энергии происходит за счет трения, возникающего между ремнем и шкивами. При этом момент сил трения на шкивах должен быть равен моменту, движущему на ведущем и моменту сопротивления на ведомом. С увеличением угла обхвата шкива ремнем, натяжения ремня и коэффициента тре­ния возрастает возможность передачи большей нагрузки.

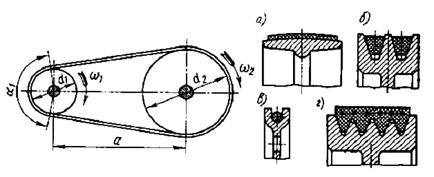

Рис. 10.1. Схема ременной передачи

К достоинствам ременной передачи относятся:

- передача вращения при значительном межосевом расстоянии (l ≤ 15 м);

- отсутствие перегрузок из-за пробуксировки ремня;

- плавность и бесшумность работы;

- простота конструкции;

- сравнительно низкая стоимость;

- возможность бесступенчатого регулирования: скоростей (плоскоременная).

Недостатками передачи являются:

- непостоянство передаточного числа;

- большое давление на валы и опоры;

- больше габариты и сравнительно низкий КПД.
