Шкив состоит из обода, несущего ремень; ступицы укрепляемой на валу и спицами диска, соединяющих обод со ступицей (рис. 10.4). Шкивы изготавливают:
а) чугунными литыми;
б) стальными сварными или сборными;
в) из легких сплавов литыми;
г) неметаллическими – из пластмасс.

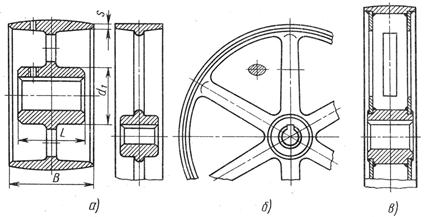

Рис. 10.4 Шкивы плоскоременной передачи
Шкивы больших размеров иногда выполняют разъемными. Диаметры шкивов определяются при расчете ременной передачи, причем они должны соответствовать ГОСТ на основные размеры. Ширина шкива (рис. 10.5) B = 1,1 b + (10…15) мм с последующим округлением. Здесь “ b ” ширина ремня. Рабочую поверхность шкивов для – центрирования: ремня делают выпуклой. Быстроходные шкивы подвергаются балансировке.

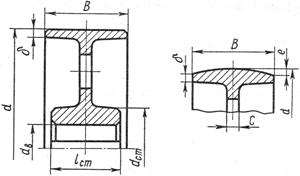

Рис. 10.5. Шкив плоскоременной передачи
